1.機(jī)臺(tái)方面
（1）射嘴孔太大造成融料回流而出現(xiàn)收縮，太小時(shí)阻力大料量不足出現(xiàn)收縮。
（2）鎖模力不足造成飛邊也會(huì)出現(xiàn)收縮，應(yīng)檢查鎖模系統(tǒng)是否有問(wèn)題。
（3）塑化量不足應(yīng)選用塑化量大的機(jī)臺(tái)，檢查螺桿與料筒是否磨損。
2．模具方面
（1）制件設(shè)計(jì)要使壁厚均勻，保證收縮一致。
（2）模具的冷卻、加溫系統(tǒng)要保證各部份的溫度一致。（3）澆注系統(tǒng)要保證通暢，阻力不能過(guò)大，如主流道、分流道、澆口的尺寸要適當(dāng)，光潔度要足夠，過(guò)渡區(qū)要圓弧過(guò)渡。
（4）對(duì)薄件應(yīng)提高溫度，保證料流暢順，對(duì)厚壁制件應(yīng)降低模溫。
（5）澆口要對(duì)稱開(kāi)設(shè)，盡量開(kāi)設(shè)在制件厚壁部位，應(yīng)增加冷料井容積。
3．塑料方面
結(jié)晶性的塑料比非結(jié)晶性塑料收縮歷害，加工時(shí)要適當(dāng)增加料量，或在塑料中加成換劑，以加快結(jié)晶，減少收縮凹陷。
4．加工方面
（1）料筒溫度過(guò)高，容積變化大，特別是前爐溫度，對(duì)流動(dòng)性差的塑料應(yīng)適當(dāng)提高溫度、保證暢順。
（2）注射壓力、速度、背壓過(guò)低、注射時(shí)間過(guò)短，使料量或密度不足而收縮壓力、速度、背壓過(guò)大、時(shí)間過(guò)長(zhǎng)造成飛邊而出現(xiàn)收縮。
（3）加料量即緩沖墊過(guò)大時(shí)消耗注射壓力，過(guò)小時(shí)，料量不足。
（4）對(duì)于不要求精度的制件，在注射保壓完畢，外層基本冷凝硬化而夾心部份尚柔軟又能頂出的制件，及早出模，讓其在空氣或熱水中緩慢冷卻，可以使收縮凹陷平緩而不那幺顯眼又不影響使用。

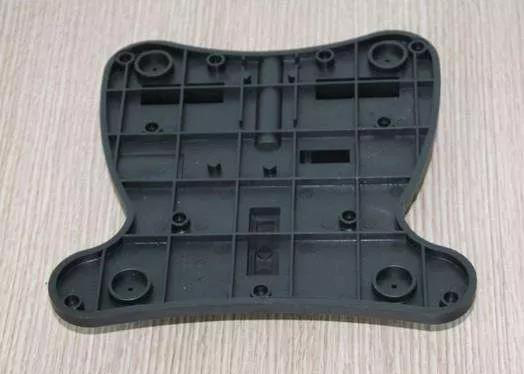

（5）“凹痕”是由于澆口封口后或者缺料注射引起的局部?jī)?nèi)收縮造成的。注塑制品表面產(chǎn)生的凹陷或者微陷是注塑成型過(guò)程中的一個(gè)老問(wèn)題。凹痕一般是由于塑料制品壁厚增加引起制品收縮率局部增加而產(chǎn)生的，它可能出現(xiàn)在外部尖角附近或者壁厚突變處，如凸起、加強(qiáng)筋或者支座的背后，有時(shí)也會(huì)出現(xiàn)在一些不常見(jiàn)的部位。
產(chǎn)生凹痕的根本原因是材料的熱脹冷縮，因?yàn)闊崴苄运芰系臒崤蛎浵禂?shù)相當(dāng)高。膨脹和收縮的程度取決于許多因素，其中塑料的性能，最大、最小溫度范圍以及模腔保壓壓力是最重要的因素。還有注塑件的尺寸和形狀，以及冷卻速度和均勻性等也是影響因素。
塑料材料模塑過(guò)程中膨脹和收縮量的大小與所加工塑料的熱膨脹系數(shù)有關(guān)，模塑過(guò)程的熱膨脹系數(shù)稱為“模塑收縮”。隨著模塑件冷卻收縮，模塑件與模腔冷卻表面失去緊密接觸，這時(shí)冷卻效率下降，模塑件繼續(xù)冷卻后，模塑件不斷收縮，收縮量取決于各種因素的綜合作用。
模塑件上的尖角冷卻最快，比其它部件更早硬化，接近模塑件中心處的厚的部分離型腔冷卻面最遠(yuǎn)，成為模塑件上最后釋放熱量的部分，邊角處的材料固化后，隨著接近制件中心處的熔體冷卻，模塑件仍會(huì)繼續(xù)收縮，尖角之間的平面只能得到單側(cè)冷卻，其強(qiáng)度沒(méi)有尖角處材料的強(qiáng)度高。
制件中心處塑料材料的冷卻收縮，將部分冷卻的與冷卻程度較大的尖角間相對(duì)較弱的表面向內(nèi)拉。這樣，在注塑件表面上產(chǎn)生了凹痕。凹痕的存在說(shuō)明此處的模塑收縮率高于其周邊部位的收縮。如果模塑件在一處的收縮高于另一處，那幺模塑件產(chǎn)生翹曲的原因。
模內(nèi)殘余應(yīng)力會(huì)降低模塑件的沖擊強(qiáng)度和耐溫性能。有些情況下，調(diào)整工藝條件可以避免凹痕的產(chǎn)生。例如，在模塑件的保壓過(guò)程中，向模腔額外注入塑料材料，以補(bǔ)償模塑收縮。大多數(shù)情況下，澆口比制件其它部分薄得多，在模塑件仍然很熱而且持續(xù)收縮時(shí)，小的澆口已經(jīng)固化，固化后，保壓對(duì)型腔內(nèi)的模塑件就不起作用。
半結(jié)晶塑料材料的模塑件收縮率高，這使得凹痕問(wèn)題更嚴(yán)重；非結(jié)晶性材料的模塑收縮較低，會(huì)最大程度地減小凹痕；填充和維持增強(qiáng)的材料，其收縮率更低，產(chǎn)生凹痕的可能性更小。
厚的注塑件冷卻時(shí)間長(zhǎng)，會(huì)產(chǎn)生較大的收縮，因此厚度大是凹痕產(chǎn)生的根本原因，設(shè)計(jì)時(shí)應(yīng)加以注意，要盡量避免厚壁部件，若無(wú)法避免厚壁不見(jiàn)，應(yīng)設(shè)計(jì)成空心的，厚的部件就平滑過(guò)度到公稱壁厚，用大的圓弧代替尖角，可以消除或者最大限度地減輕尖角附近產(chǎn)生的凹痕。
聚砜醫(yī)療干粉吸入...
塑料包裝材料的減...
汽車功能鍵觸摸蓋I...
高性能注塑聚丙烯...
