采訪公司：mikrotechnik HIRT
采訪對象：Franz Hirt
使用設備：威猛巴頓菲爾的MicroPower系列注塑機
主要產品：塑料和金屬組合式微型部件以及綜合系統的開發、設計和生產
坐落于黑森林中部地區的mikrotechnik HIRT是由Franz Hirt創辦的一家年輕的創新公司。該公司專業從事塑料和金屬組合式微型部件以及綜合系統的開發、設計和生產。在該領域，HIRT已與威猛巴頓菲爾密切合作數年。該公司的老板兼經營者Franz Hirt認為與威猛巴頓菲爾等優質企業的密切合作是該公司能夠成功經營的重要原因之一。Hirt表示：“只有在相互信任的基礎上建立誠實的技術伙伴關系，才能取得最佳效果。”
管理人員與嘉賓站在威猛巴頓菲爾的MicroPower 1510注塑機前合影
mikrotechnik HIRT采用了威猛巴頓菲爾的MicroPower系列注塑機，這臺機器的鎖模力為150 kN，專門用于微型工件的注塑加工。這臺機器采用了雙步式螺旋柱塞注射單元，注射量介于0.05到4 cm3之間，極具精度和成本效益。

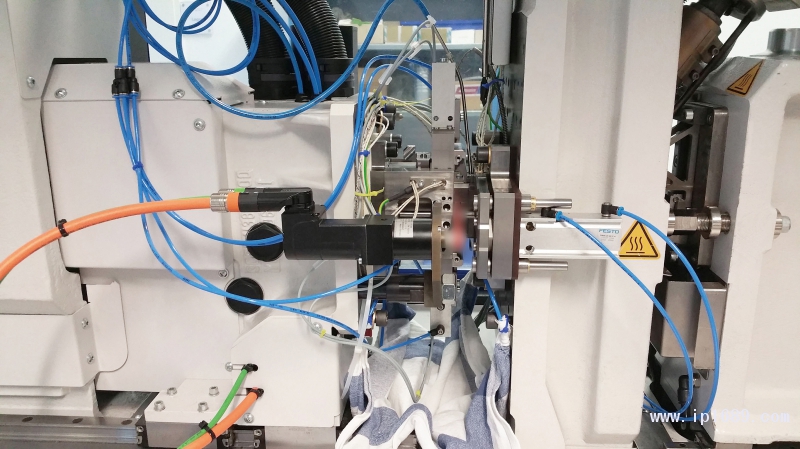

模具整合了旋絲裝置
均質的高溫熔融塑料就是通過這個組件注射到模腔之中的。這款注塑機的生產流程絕對穩定，可確保加工出的零件質量一流，同時縮短循環時間。
模具整合了旋絲裝置
升級至6軸生產系統
得益于密切的合作關系，mikrotechnik HIRT與威猛巴頓菲爾聯手，將這臺5軸MicroPower注塑機進行了升級，改造成了一套6軸生產單元。借助這套設備，該公司現在能夠以出色的精度加工具有旋絲功能的零件、螺旋微齒輪以及帶傾斜輪廓的軸件。模具打開后，模具內的模腔構件會在模具一側安裝的齒形帶的驅動下，將注塑工件頂出模腔。然后，頂出器會在電動伺服驅動裝置的幫助下讓工件脫離模具，隨后模腔構件將返回初始位置并立即開始下一個生產循環。
旋絲裝置的整個操作均被完全集成至注塑機的UNILOG B6控制系統中，并可通過控制系統進行操作。這樣，用戶能夠以極高的精度，非常方便地在任何可能部位加工旋絲。借助這種功能，用戶可在模具內部驅動螺紋型芯，以在注塑工件上加工出高精度的內螺紋等。相機上的調焦裝置主要使用的就是這種內螺紋。該零件就是這種加工工藝的典例之一，它主要用于將鏡頭固定到位以及/或者負責鏡頭對焦，或在醫療測量器械中用于光學測量系統對焦。

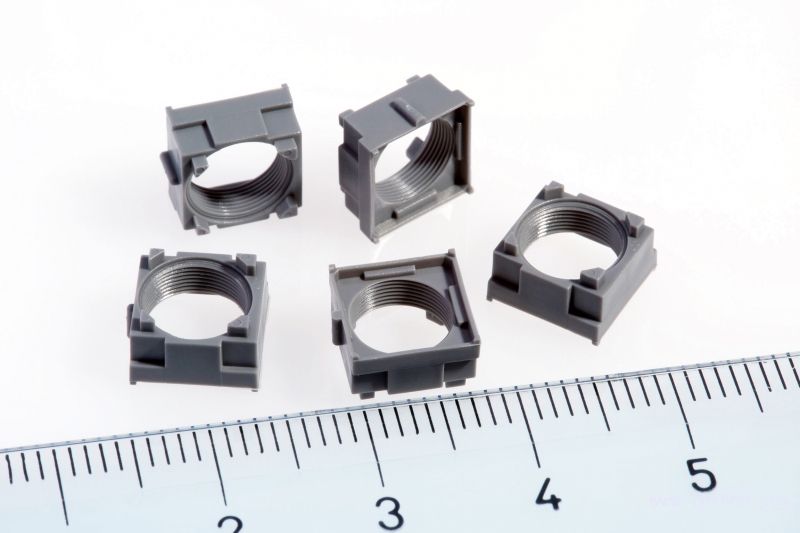

調焦裝置——擁有內螺紋的部件樣品，在一臺MicroPower注塑機上實現了工業化生產
不同的技術與工具設計方法
mikrotechnik HIRT從事各種熱塑材料加工業務。其中包括MIM注塑加工。此外，該公司還計劃在下一步開展微型熱固性塑料加工業務。在產品開發中，HIRT與多家知名機構和技術中心密切合作，特別是與德國菲林根的KISW的合作，受到了Franz Hirt的高度贊賞，他說：“簡單地說，我們相互了解、相互信任，有時一眼就足以理解對方的想法和打算。正是依靠這種方法，即使面臨難以著手的項目時，我們仍能掌控全局。”
在一些國際公司中，F(xiàn)ranz Hirt積累了超過40年的部件注塑成型、沖切和部件組裝方面的經驗，這使其能夠自行開發模具并完成3D設計。
他所開發的設計均達到零公差水平，并可精確至小數點后至少三位數字。為獲得最佳的生產條件，MTH從其過去幾年發展起來的業務關系中，精心挑選出能與之合作的供應商。這些合作伙伴按照CAD和CAM規范，以優于±5μm的高精度，生產用于各個階段的以及用于所有部件的模具組件。僅頂出器和直徑為200μm的鉆孔，就對生產工藝和精度提出了特殊的挑戰，只有少數制造商能夠滿足Franz Hirt提出的嚴格要求。比如，按照嚴格的標準所選出的供應商，采用100μm的刀具進行切削。

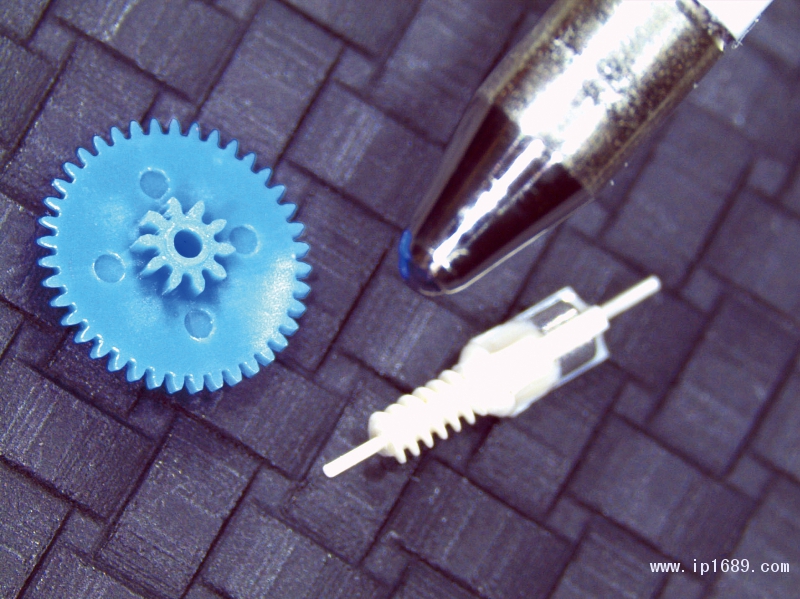

與其他產品的對比顯示了齒輪的大小(圖片來自mikrotechnik-HIRT)
但第一步生產新模具的成功率不超過70%。制造MTH開發的產品，只有采用最好的高科技5軸機器以及依靠經驗豐富的員工才有可能成功。
比如，有時需要采用65μm的鉆頭以大約60000～80000 r/min的轉速，在硬質模具組件上鉆孔。此外，利用電極絲直徑只有0.03 mm的微型線切割機，來切割極其精細的幾何形狀和成對生產的斜面部件，之后再采用特殊技術將它們組裝成功能組件。
一家深受客戶青睞的合作伙伴
位于德國新烏爾姆的REINZ-Dichtungs-GmbH是一家知名的汽車零部件供應商，也是mikrotechnik HIRT的重要客戶之一。 REINZ塑料系統領域應用技術項目負責人Maximilian Birk及其同事Philipp Zedelmair（負責塑料系統的開發工作），都對mikrotechnik HIRT的產品印象深刻。
“我們與HIRT一起開發和生產的微型部件，幾乎無法從市場上的任何地方購得。對我們來說，MTH正是我們?yōu)閷崿F(xiàn)在微型部件領域的新發展所需要的合作伙伴。”Maximilian Birk表示。
2017年，mikrotechnik HIRT明確了公司定位，以繼續向著專業化公司的方向發展。 MTH正在研究一些項目，目前來看這些項目預計將需要多臺機器。毫無疑問，基于小型化的發展趨勢，微型部件加工行業還將持續發展，下一步將是步入納米技術的時代。
Franz Hirt確信，混合材料的微型部件仍處于起步階段，并擁有巨大的潛力，特別是在醫療技術、電子、通信和衛星技術以及汽車行業。
