一、包材阻隔性能簡介
定義：包裝材料的阻隔性指的是材料阻止小分子透過的性能（其中的小分子包括水分子、O2、N2、CO2以及有機氣體等氣體分子），既包括阻隔外界氣體進入包裝內部，也包括阻止包裝內部的水分、香氣等滲透出去。

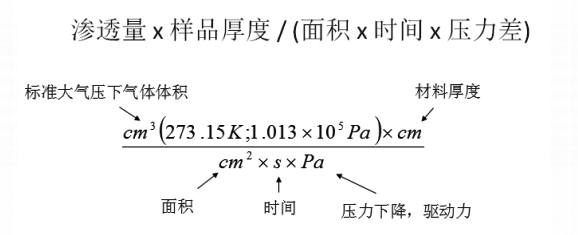

計算方式：包裝材料的阻隔性可以用氣體透過量（率）或氣體透過系數來衡量。在GB/T 1038-2000中，氣體透過量指的是在恒定溫度和單位壓力差下，在穩定透過時，單位時間內透過試樣單位面積的氣體的體積。氣體透過系數則是指在恒定溫度和單位壓力差下，在穩定透過時，單位時間內透過試樣單位厚度、單位面積的氣體的體積。

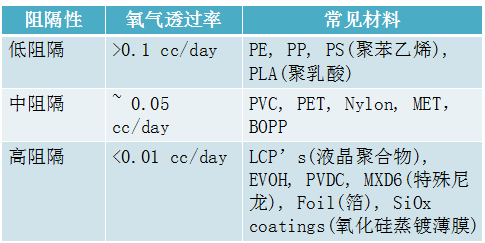

不同阻隔性的材料
|
阻隔性 |
氧氣透過率 |
常見材料 |
|
低隔性 |
>0.1cc/day |
PE、PP、PS(聚苯乙烯)、PLA(聚乳酸) |
|
中隔性 |
~0.05cc/day |
PVC、PET、Nylon、MET、BOPP、 |
|
高隔性 |
<0.01cc/day |
LCP’s(液晶聚合物)、EVOH、PVDC、MXD6(特殊尼龍)、Foil(箔)、Siox coatings(氧化硅蒸鍍薄膜) |
二、塑料包材阻隔性能
塑料：四大包裝材料之一。
由聚合物和填料所組成
優點：質輕、透明、價格低、易加工、不易碎等
在包裝中的應用日益廣泛，需求量急劇增加
塑料結構多樣，且影響因素較多——不同塑料的阻隔性也有很大的差異：
極性：不同化學組成的聚合物具有不同的極性，因而對不同小分子的溶解性差異顯著。
結晶度：聚合物大多為晶態與非晶態共存的結構，晶態結構中分子排列緊密有序因此幾乎不具有透過性，所以整個材料的氣體透過性則取決于晶態結構的比例，即結晶度；結晶度又受聚合物分子結構、分子量和加工工藝等的影響。
溫度：聚合物大分子的分子運動會隨溫度的升高而加強，導致自由體積增加，阻隔性隨之降低甚至喪失
濕度：具有親水性基團的聚合物的阻隔性受濕度的影響也很大
高阻隔性塑料材料應用舉例
食品包裝的阻隔性能
食品包裝的阻隔性能對保證食品的安全有著舉足輕重的作用:
• 再好的食品，再環保的包裝，如果阻隔性能不好，氧氣的大量滲入，會使富含脂肪和維生素類食品變色、哈變或酸敗，或使細菌和霉菌大量繁殖，直接影響食品的品質。
• 滿足產品保質保鮮的需要,保證預期的貨架壽命, 減少防腐劑的使用。
• 在選擇塑料包裝時，應根據所包裝食品的特點以及貯運環境，選擇具有適宜阻隔性的材料。
三、阻隔性能影響因素
材料的阻隔性與滲透溶解-擴散機理

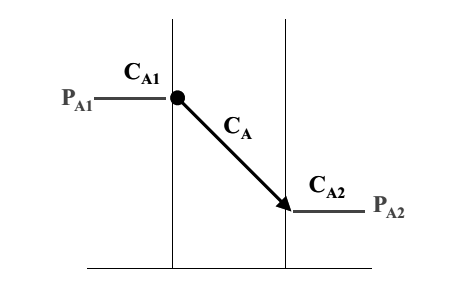

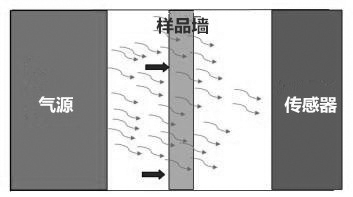

滲透的溶解-擴散機理：氣體在其高濃度的一側吸附于薄膜表面，在高分子薄膜體內擴散, 最后于其低濃度的薄膜一側脫附而揮發。
溶解-擴散機理
質量的傳遞速率與薄膜中滲透物的濃度梯度成正比,并與滲透物在薄膜兩側的壓力差成正比。
C: 濃度 P:壓力
影響阻隔性的因素
環境
• 溫度 • 濕度
材料本身
• 線性或非線性材料 • 結晶度,分子間吸引力,添加劑,樣品厚度

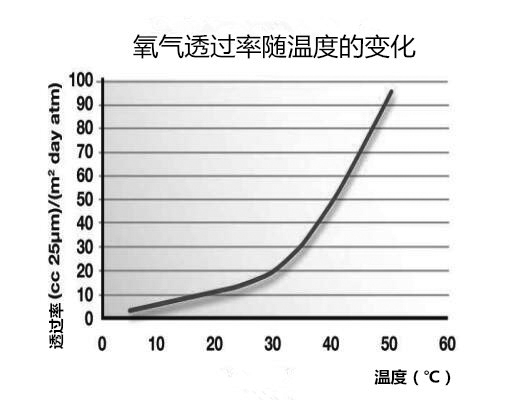

影響阻隔性的因素 ——溫度
經驗法則
•溫度每升高1℃， 滲透率增加5 to 7%
•溫度每升高
10 ℃， 滲透率加倍

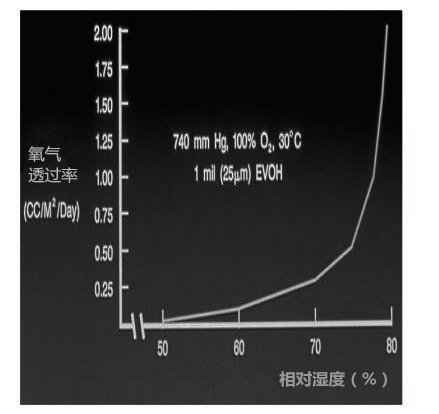

影響阻隔性的因素——濕度
–相對濕度或水汽影響含氫鍵的極性高分子 (Nylon,材料EVOH)
–水汽不影響無氫鍵的極性高分子(PET)

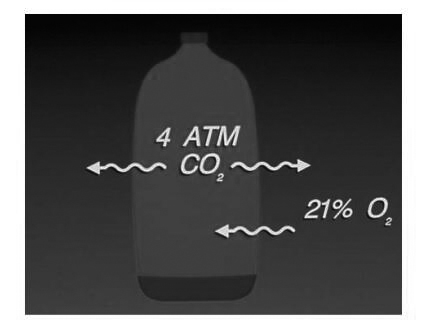

影響阻隔性的因素——濃度
（對于線性材料，滲透率與滲透物濃度成正比）
•濃度與分壓成正比

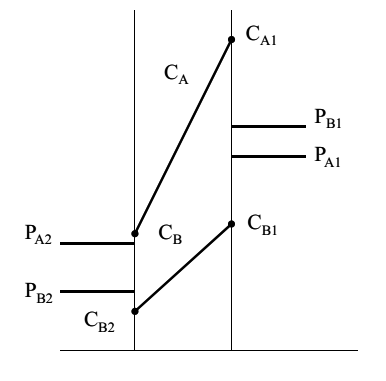

•材料兩側的滲透物分壓梯度如下：
影響阻隔性的因素——濃度
滲透物濃度越大，其本身的滲透推動力就越大。

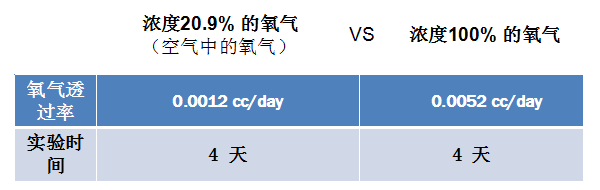

濃度20.9%的氧氣 VS 濃度100%的氧氣
|
氧氣透過率 |
0.0012 cc/day |
0.0052 cc/day |
|
實驗時間 |
4天 |
4天 |
影響阻隔性的因素——厚度
通常情況下，對于單層結構的薄膜：厚度上升, 滲透下降(1/x)

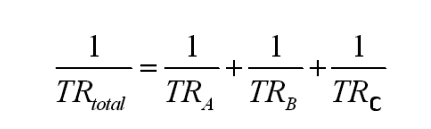

多層結構的滲透率可把每層的滲透率用并聯電阻公式疊加而成
材料越厚，越多層，氣體通過它的時間就越長，也就是滲透率就越低。
四、阻隔性能改善方法

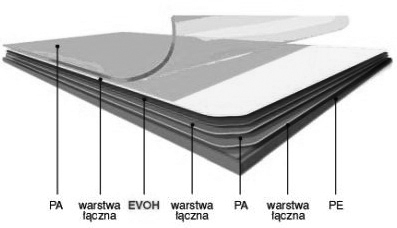

多層復合：
得到的復合膜的阻隔性與復合的層數、每層材料本身的阻隔性以及復合層的厚度有關。
目前常用的復合膜有三層、五層和七層這幾種。

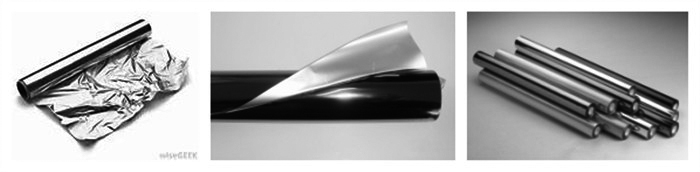

高阻隔的復合膜中間層通常采用具有優良阻隔性的材料，如鋁箔、EVOH、PVDC、PVA、PA等。
采用的復合工藝有干式復合、多層共擠出和多層共擠流延等。
表面改性或鍍層：
主要通過化學反應對材料的表面進行基團修飾，從而改變其極性。
也可通過物理或化學的方法，將無機金屬或氧化物等蒸鍍?cè)赑ET等塑料薄膜表面，形成幾十到上百納米的阻隔層（采用該方法可將普通薄膜的阻氧和阻濕性能提高幾十至上百倍，甚至可得到透明、高強度的復合薄膜，因而具有巨大的應用潛力）。

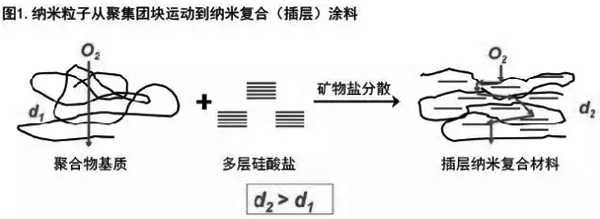

添加填料：
在聚合物中添加無機填料不僅可提高材料的機械強度，且可有效改善材料的阻隔性。
研究最為廣泛且目前已經商業化的是納米黏土與聚合物的復合材料。（納米黏土是一種層狀結構且無透過性的硅酸鹽）。
但在用作食品包裝時，納米材料的遷移和安全性也是需要考慮的關鍵問題之一。
五、前沿檢測技術

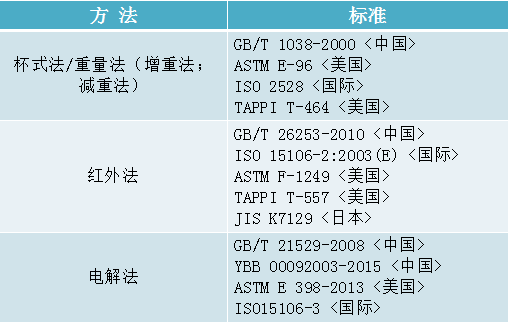

阻水性測試方法
|
方法 |
標準 |
|
杯式法/重量法（增重法；減重法） |
GB/T 1038-2000 <中國> ASTM E-96 <美國> ISO 2528 <國際> TAPPI T-464 <美國> |
|
紅外法 |
GB/T 26253-2010 <中國> ISO 15106-2：2003(E) <國際> ASTM E-1249 <美國> TAPPI T-557 <美國> JIS K7129 <日本> |
|
電解法 |
GB/T 21529-2008 <中國> GB/T 00092003-2015 <中國> ASTM E 398-2013 <美國> ISO 15106-3 <國際> |
水蒸氣透過率測試儀的測試原理

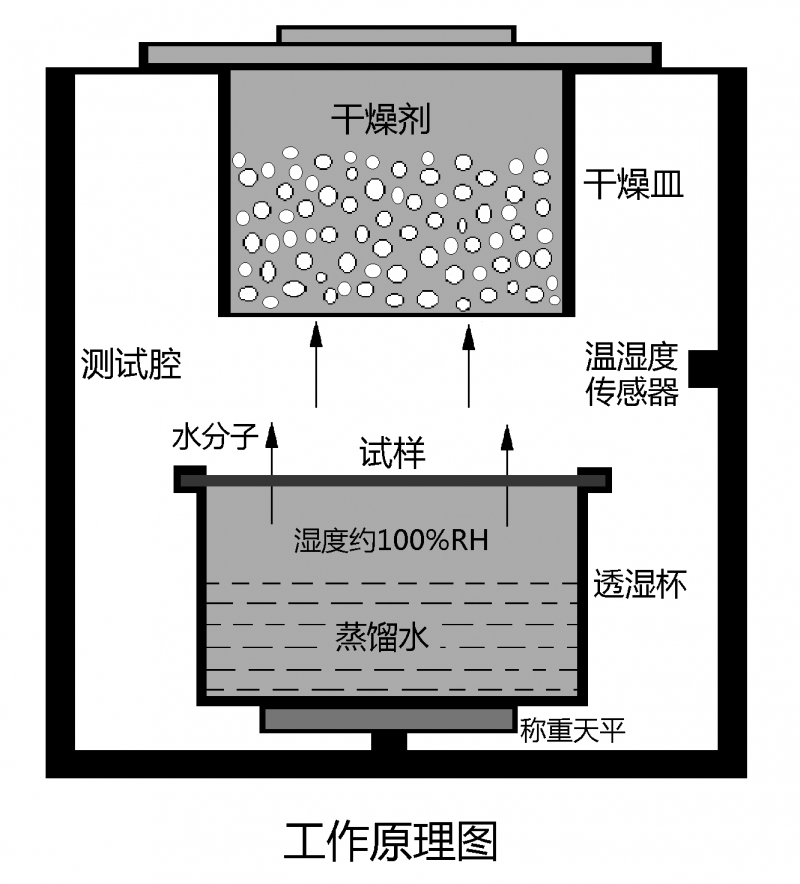

杯式法：在一定溫度下，使試樣兩側形成一特定的濕度差，水蒸氣透過試樣進入干燥的一側，通過測定透濕杯的重量隨時間變化的量，從而計算出試樣的水蒸氣透過量。
杯式法工作原理圖
水蒸氣透過率測試儀的測試原理

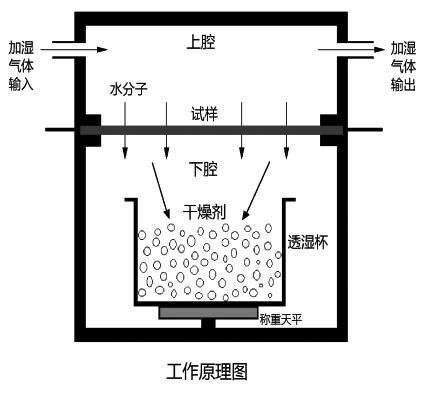

杯式法：把試樣固定在測試腔中間將測試腔分上下兩個腔，相對穩定濕度的氣體在薄膜的上腔流動，下腔放置吸收濕氣的干燥裝置，水分子透過試樣擴散到下腔，被干燥劑吸收，通過稱重傳感器測量干燥裝置的重量，從而計算出水汽透過量。
杯式法工作原理圖
水蒸氣透過率測試儀的測試原理

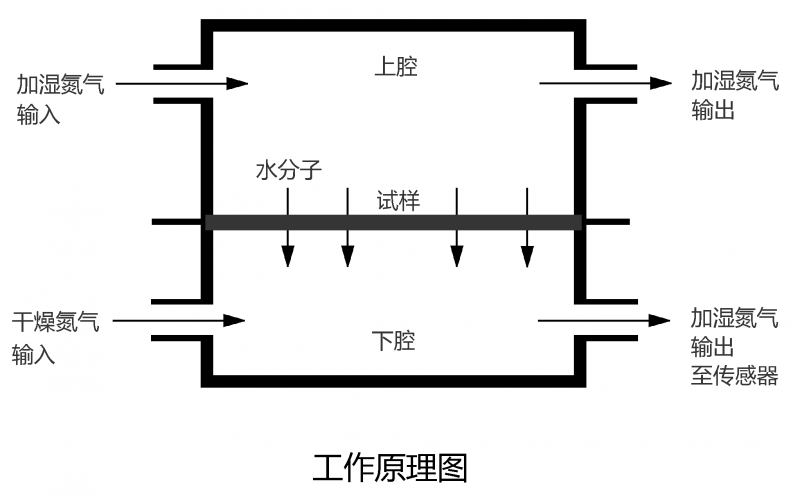

紅外法：采用紅外傳感器測試原理。將預先處理好的的試樣固定在測試腔中間，把測試腔分為上下兩個腔，相對穩定濕度的氮?dú)庠诒∧さ纳锨涣鲃?dòng)，干燥氮?dú)庠谙虑涣鲃?dòng)；由于濕度梯度的存在，水蒸氣會從高濕腔穿過薄膜擴散到低濕腔；透過試樣的水蒸氣被流動的干燥氮?dú)鈹y帶至紅外傳感器，通過傳感器輸出的電信號得出試樣的水蒸氣透過率等參數。
紅外法工作原理圖
水蒸氣透過率測試儀的測試原理
電解法：采用電解傳感器原理。將預先處理好的試樣固定在測試腔中間將測試腔分上下兩個腔，相對穩定濕度的氣體在薄膜的上腔流動，干燥氣體在薄膜的下腔流動，水分子透過試樣擴散到另一側的干燥氣體中，被流動的氣體攜帶至電解傳感器，通過對傳感器測量到的水汽濃度進行分析，從而計算出水汽透過量。
電解法工作原理圖

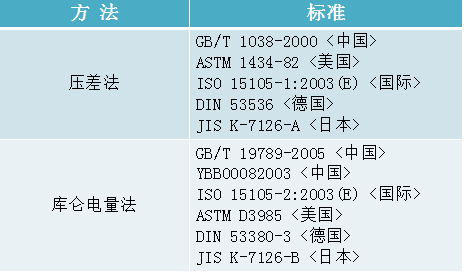

阻氧性測試方法
|
方法 |
標準 |
|
壓差法 |
GB/T 1038-2000 <中國> ASTM 1434-82 <美國> ISO 15105-1：2003(E) <國際> DIN 53536 <德國> JIS K-7129-A <日本> |
|
庫侖電量法 |
GB/T 19789-2005 <中國> YBB00082003 <中國> ISO 15106-2：2003(E) <國際> ASTM D3985 <美國> DIN 53380-3 <德國> JIS K-7126-B <日本> |
氧氣透過率測試儀的測試原理

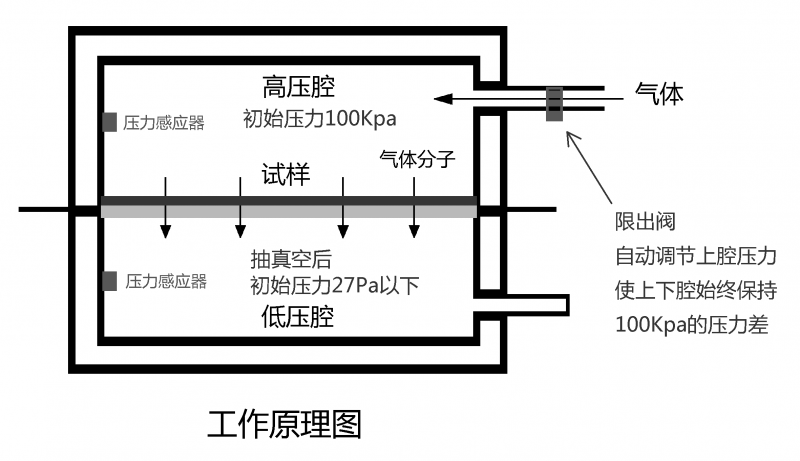

壓差法：將預先處理好的試樣放置在上下測試腔之間,在試樣的兩側形成一個恒定的壓差,氣體在壓差的作用下,由高壓腔通過薄膜向低壓腔滲透, 監測低壓腔的壓力變化可計算出所測試樣的阻隔參數。
壓差法工作原理圖
氧氣透過率測試儀的測試原理

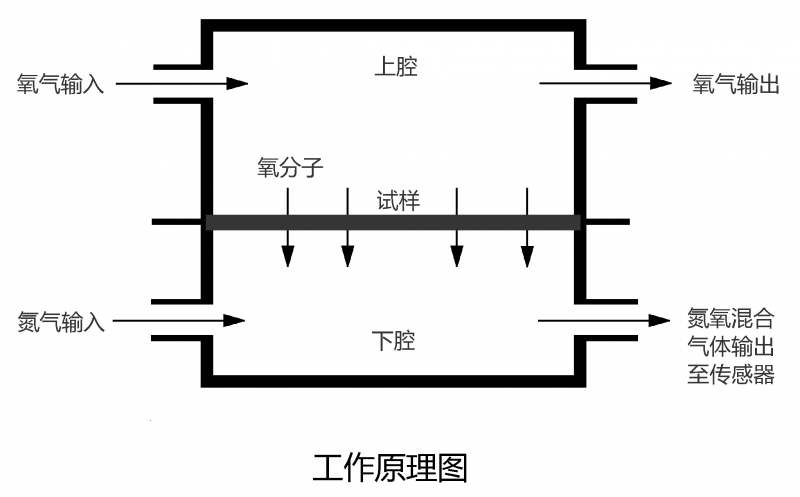

電量法：庫侖電量法原理，等壓法測試，測試腔分上下兩部分，薄膜固定在中間，高純氧氣在薄膜的上腔流動，高純氮?dú)庠诒∧さ南虑涣鲃?dòng)，氧分子透過薄膜擴散到另一側的氮?dú)庵校涣鲃?dòng)的氮?dú)鈹y帶至傳感器，通過對傳感器測量到的氧氣濃度進行分析，從而計算出氧氣透過量。
電量法工作原理圖
五、對應檢測儀器

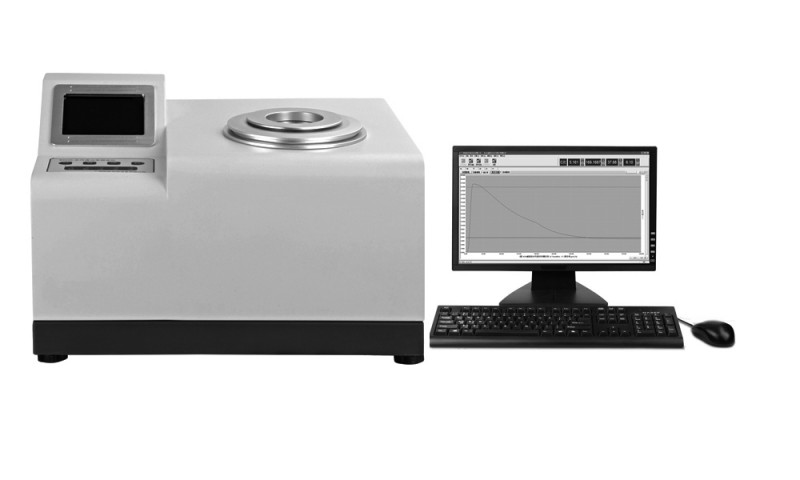

W301水汽透過率測定儀
適用于食品、藥品、電子、日化等行業的包裝材料，如：高阻隔薄膜、共擠膜、鋁箔、鍍鋁膜、輸液袋、片材、涂覆膜、太陽能背板、玻璃紙、陶瓷薄片和瓶、袋、罐等容器的水汽透過量阻隔性測試。
|
測濕范圍 |
|
0.01~10000 g/（m2•24h） |
|
分 辨 率 |
|
0.001 g/（m2•24h） |
|
控溫范圍 |
|
15℃~45℃ |
|
控溫精度 |
|
±0.1℃ |
|
控濕范圍 |
|
0~10%RH（干燥法） |
◆精度高、數據準確可靠
測量精度達到0.001 g / (m2·24h)，行業領先
◆操作簡便、曲線動態實時顯示
◆可脫機獨立運行
◆技術先進性
◆測試范圍廣

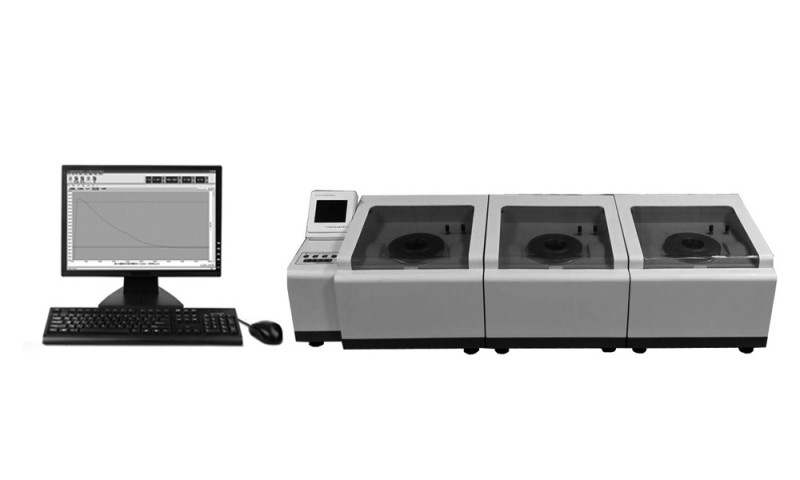

W533水汽透過率測定儀
三腔獨立增重法原理測試，三個獨立報告，每腔都有獨立的溫度、濕度及稱重控制系統，可單腔或兩腔或三腔運行，每腔可獨立停機換樣，測試效率高。
|
測濕范圍 |
|
0.01~10000 g/（m2•24h） |
|
分 辨 率 |
|
0.001 g/（m2•24h） |
|
稱重范圍 |
|
0.1mg~300g |
|
控濕精度 |
|
±2%RH |
|
稱重傳感器數量 |
|
3個 |
◆完全按照國標GB/T1038-2000設計
◆操作簡便、曲線動態實時顯示
◆可脫機獨立運行
◆防止平行樣測試時發生的偶然誤差和系統誤差
◆測試范圍廣
