鞏曉強(qiáng)
（甘肅省定西市產(chǎn)品質(zhì)量監(jiān)督檢驗(yàn)所，甘肅 定西 743000）
摘要：PVC管材在耐腐蝕、耐寒等方面具有廣泛應(yīng)用前景。本文分析了PVC類管材PVC-U、PVC-M和PVCO成型工藝，其中PVC-M和PVC-O應(yīng)用前景更廣，是未來(lái)發(fā)展趨勢(shì)。在增塑方面，建筑材料與PVC結(jié)合提高了PVC塑性，拓展了PVC應(yīng)用前景。國(guó)內(nèi)企業(yè)在進(jìn)行PVC生產(chǎn)中應(yīng)加大產(chǎn)品研發(fā)和自覺(jué)進(jìn)行環(huán)境保護(hù)。
關(guān)鍵詞：PVC管材；混凝土；成型技術(shù)
0引言
自從1937年德國(guó)用合成聚氯乙烯制備出塑料材料后，PVC管由于具有耐寒、耐腐蝕、價(jià)格低廉等特征，被廣泛應(yīng)用到排水、農(nóng)田、礦山通風(fēng)等領(lǐng)域。通過(guò)多年的技術(shù)發(fā)展，PVC管在市面上主要以PVC-U管、PVC-M管及PVC-O管為主。隨著國(guó)民經(jīng)濟(jì)不斷發(fā)展對(duì)PVC材料需求量將持續(xù)增加，為此進(jìn)行PVC管技術(shù)分析。
1 PVC管成型技術(shù)
1.1PVC-U管成型技術(shù)

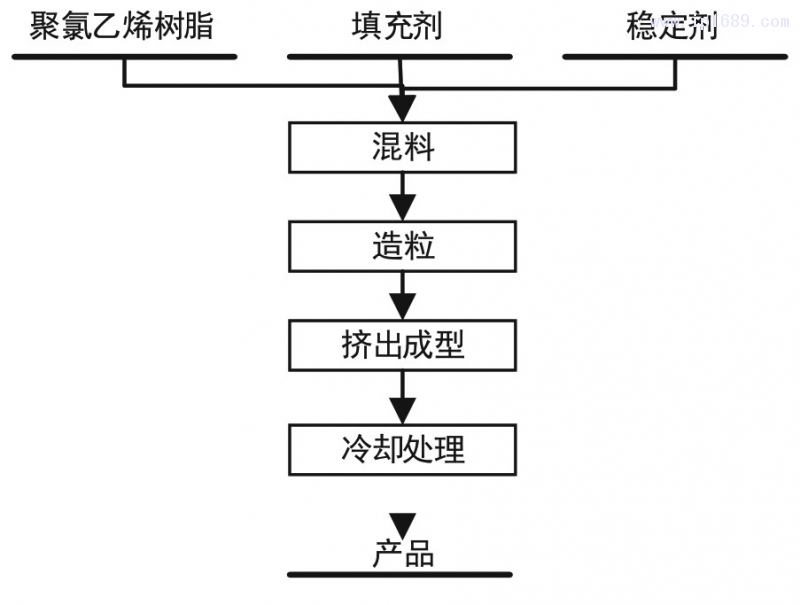

PVC-U管也叫硬聚氯乙烯管材，是以聚氯乙烯樹脂為主，添加填充劑和穩(wěn)定劑，經(jīng)過(guò)成型工藝最終制備而成。根據(jù)PVC-U管形態(tài)可將起分為多孔型、中空壁型、實(shí)壁型以及發(fā)泡管型等。圖 1 為PVC-U管成型工藝流程。
由圖1可知PVC-U管制備經(jīng)歷原料配方、原料混勻、造粒、擠出成型工藝以及產(chǎn)品后期處理工藝。PVC-U管常見穩(wěn)定劑有含鉛鹽、有機(jī)錫鹽，其中鉛屬于重金屬，一旦使用該產(chǎn)品可能讓人們產(chǎn)生重金屬中毒，為解決這一問(wèn)題，何陽(yáng)[1] 研究了稀土穩(wěn)定劑對(duì)PVC-U管動(dòng)、靜熱穩(wěn)定性、力學(xué)性能等指標(biāo)影響。結(jié)果表明：所生產(chǎn)的PVC-U管表面光潔度性能優(yōu)于含鉛PVC-U管；在熱穩(wěn)定性方面，含稀土PVC-U管熱穩(wěn)定性弱于含鉛材料，但性能滿足工業(yè)生產(chǎn)要求；增塑性方面，稀土添加效果是含鉛 4.3 倍；熱加工性能方面塑化時(shí)間、塑化溫度以及平衡扭矩分別占同配方鉛鹽的0.58、0.96、0.97，可見稀土穩(wěn)定劑加入提高了PVC-U管性能。楊飛虎[2]采用堿式檸檬酸鑭作為PVC-U管穩(wěn)定劑。首先采用檸檬酸和硝酸鑭制備堿式檸檬酸鑭，利用元素分析儀、差熱分析儀等設(shè)備進(jìn)行穩(wěn)定劑性能表征。實(shí)驗(yàn)結(jié)果表明溫度 185℃、反應(yīng)時(shí)間 57min條件下堿式檸檬酸鑭具有較強(qiáng)的抗變色能力，將其加入到PVC-U管中并添加硬脂酸鋅和季戊四，所制備PVC-U管熱穩(wěn)定性極大提高。

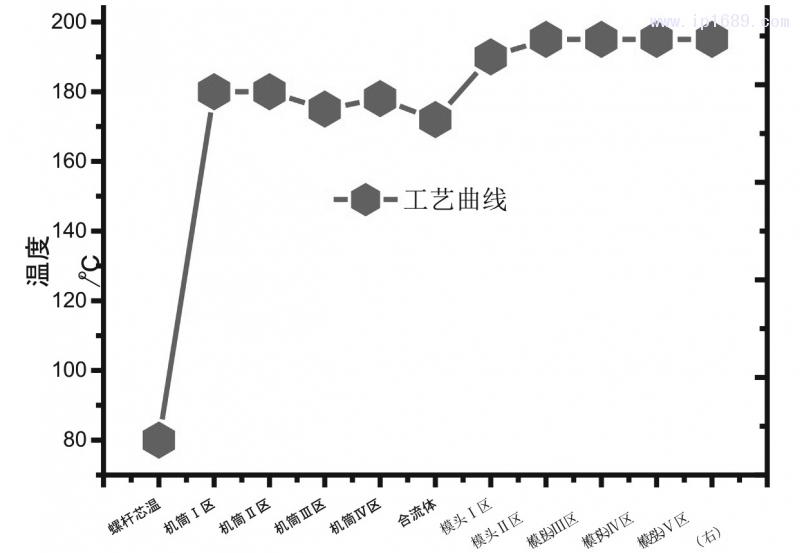

PVC-U管擠出成型工藝直接影響到產(chǎn)品性能。毛玉[3]研究了擠出成型對(duì)管表明亮度影響，結(jié)果表明原料配方、加工工藝、擠出模頭以及模具定型段都對(duì)制品表面亮度有影響。配方對(duì)亮度影響權(quán)重比較高，這是因?yàn)橹苽銹VC-U 管需要加入穩(wěn)定劑、潤(rùn)滑劑、抗沖改性劑以及增塑劑，而潤(rùn)滑劑對(duì)材料表明亮度影響最大。通常潤(rùn)滑劑含量增加表面亮度增加，但是由于潤(rùn)滑劑不與高分子鏈發(fā)生交聯(lián)，過(guò)多添加會(huì)造成材料力學(xué)性能降低。PVC-U管加工過(guò)程中由于流動(dòng)性與熱穩(wěn)定性都比較差，造成加工溫度范圍比較小，過(guò)高、過(guò)低都不利于材料制備。圖2為PVC-U材料基礎(chǔ)工藝溫度曲線圖。
成型工藝中擠出模頭將PVC-U材料擠出成設(shè)計(jì)模型，通常熔體壓力25-35MPa，進(jìn)入到壓縮階段對(duì)材料表明亮度影響最大。一般情況料流速度低、停留時(shí)間長(zhǎng)以及配方降解時(shí)間短極易造成制品表面亮度差。尹作維[4]研究了 PVC-U材料擠出成型中常見問(wèn)題有膠條粘附不牢固、膠條 變形、膠條外觀質(zhì)量差等，這些問(wèn)題直接影響到產(chǎn)品性能。孫紅占[5]為研究PVC-U制備過(guò)程中流變對(duì)成型影響采用哈普轉(zhuǎn)矩流變儀進(jìn)行分析，結(jié)果表明助劑量、潤(rùn)滑劑、溫度、鈦白粉量加入對(duì)PCV-U材料性能有顯著影響。
1.2 PVC-M管成型技術(shù)

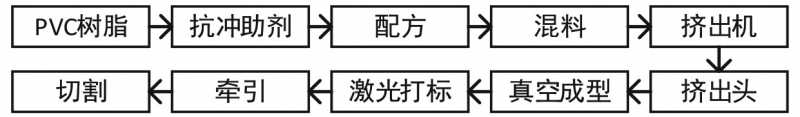

PVC-M也叫改性聚氯乙烯管材，具有聚氯乙烯很好的強(qiáng)度也增加了材料韌性，解決了PVC材料易脆、沖擊韌性低問(wèn)題。劉潔[6]研究了PVC-M材料影響因素，結(jié)果表明：PVC樹脂選擇能夠影響材料性能，通過(guò)實(shí)驗(yàn)得到QS-1050P 作為材料樹脂能提高性能；穩(wěn)定劑選擇對(duì)材料性能有顯著影響，實(shí)驗(yàn)得出有機(jī)錫穩(wěn)定劑能夠提高材料性能；增塑劑影響材料性能，實(shí)驗(yàn)選用有機(jī)增強(qiáng)劑丙烯腈-苯乙烯共聚物復(fù)合增塑劑能提高性能。黃肖[7]為研究PVC/M-80混合流變性能，采用高壓毛細(xì)管流變儀進(jìn)行表征。結(jié)果表明M-80 的含量增加，共熔體中平衡扭矩以及熔體溫度均有所下降， 當(dāng)轉(zhuǎn)速在30-50r/min時(shí)，轉(zhuǎn)速影響熔體性能不顯著。為改進(jìn)PVC-M管材抗沖擊性能楊成德[8]進(jìn)行了試驗(yàn)。試驗(yàn)工藝如圖3所示。

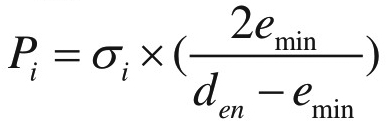

工藝中核心技術(shù)是外徑、壁厚計(jì)算關(guān)系：

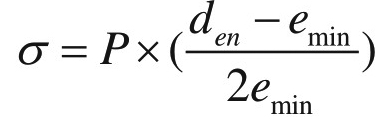

其中P表示試驗(yàn)壓力，σ表示拉伸應(yīng)力，den 表示試樣平均外徑，emin 表示壁厚最小值。PVC環(huán)向瞬間破環(huán)力計(jì)算方法為：
通過(guò)對(duì)工藝改造為企業(yè)降低了原料投入提高了產(chǎn)品質(zhì)量。
1.3 PVC-O管成型技術(shù)

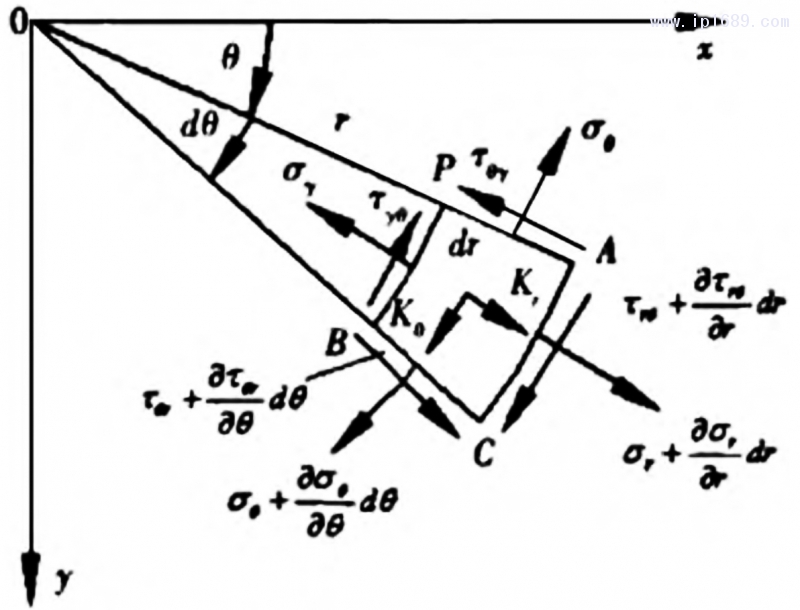

PVC-O也叫雙軸取向聚乙烯管道，被廣泛應(yīng)用到管道建設(shè)中。為研究PVC-O材料理論力學(xué)，董維煜[9]建立了力學(xué)模型如圖4所示。

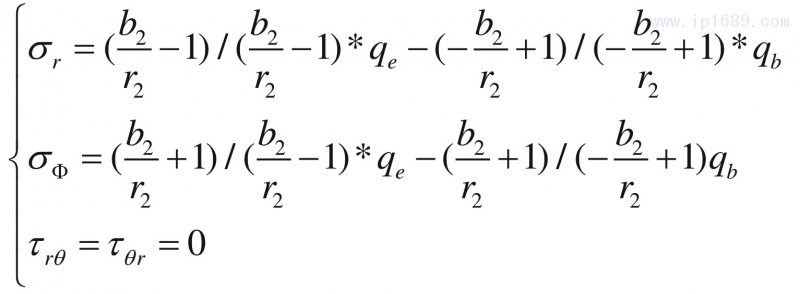

根據(jù)圖可構(gòu)建PVC管擴(kuò)張內(nèi)應(yīng)力計(jì)算如下：
為進(jìn)行理論驗(yàn)證，董維煜[10]進(jìn)行了雙向拉伸自增強(qiáng)管材設(shè)備實(shí)驗(yàn)。結(jié)果表明采用布袋式內(nèi)壓方法可制備PVC-O管材，該方法具有操作簡(jiǎn)單制備材料均勻性好。在力學(xué)性能方面提高了拉伸強(qiáng)度 32%。為更進(jìn)一步制備更好PVC-O材料，劉濤[11]進(jìn)行了PVC-O配方實(shí)驗(yàn)。結(jié)果表表明采用正交實(shí)驗(yàn)方法得到無(wú)機(jī)填料影響材料的斷裂拉伸率最大，材料抗沖擊強(qiáng)度受復(fù)合潤(rùn)滑劑影響最大。
2 PVC管增韌性技術(shù)
PVC管材由于抗沖擊韌性差、加工性能差直接影響 到應(yīng)用環(huán)境。由于具有耐腐蝕性能，被廣泛應(yīng)用到建筑行業(yè)中。陳宗平等[12，13]針對(duì)當(dāng)前高強(qiáng)度混凝土因隨著強(qiáng) 度增加塑性變形能力降低，從經(jīng)濟(jì)角度出發(fā)研究了PCV管在混凝土中的應(yīng)用。研究結(jié)果表明混凝土中加入PCV 管在柱件破壞前是以X型交叉出現(xiàn)裂縫同時(shí)滯回曲線飽滿，強(qiáng)度降低較慢與混凝土相比性能更好。按照公式
進(jìn)行計(jì)算，結(jié)果表明PVC安全性能高于混凝土30%。
王新宗等[14]分析了短切玄武巖纖維和PVC管對(duì)混凝土承載能力影響。采用螺旋螺旋箍筋的鋼筋玄武巖纖維混凝土中加入PCV管，采用短柱軸心受壓試驗(yàn)進(jìn)行試驗(yàn)表征。結(jié)果表明加入PCV材料后承載能力提升45.7%，塑性強(qiáng)度增強(qiáng)。薛建陽(yáng)等[15]研究了PVC管仲添加混凝土柱，利用有限元法進(jìn)行仿真。結(jié)果表明PVC管徑高D/h在0.5附近是承載能力最佳。
PVC具有塑性強(qiáng)度不高，然而結(jié)合混凝土后。表現(xiàn)出較高的塑性性能，增強(qiáng)了混凝土力學(xué)性能，為PCV管材應(yīng)用提供了更多通道。
3 PVC管材發(fā)展
當(dāng)前PVC材料由于聚氯乙烯材料化學(xué)鍵作用導(dǎo)致所制備的管材在塑性方面比較弱，同時(shí)在熱穩(wěn)定性方面還存在問(wèn)題，因此需要添加熱穩(wěn)定劑、增塑劑等。常規(guī)添加劑中加入鉛鹽，該物質(zhì)在應(yīng)用中可能會(huì)造成重金屬中毒。目前已進(jìn)行稀土添加劑研究，從試驗(yàn)效果分析，性能優(yōu)于鉛鹽，無(wú)鉛鹽是PVC管材發(fā)展趨勢(shì)。隨著建筑行業(yè)不斷發(fā)展，PVC材料將由傳統(tǒng)的管道利用逐步拓展到混凝土結(jié)構(gòu)中增強(qiáng)塑型性能。
4結(jié)語(yǔ)
當(dāng)前國(guó)內(nèi)生產(chǎn)PVC材料企業(yè)主要分布在北方地區(qū)，目前所生產(chǎn)的產(chǎn)品質(zhì)量差異性較大，而偽劣產(chǎn)品仍在市場(chǎng)中流動(dòng)。隨著中國(guó)制造的推出，對(duì)PVC材料的需求可能增加，企業(yè)應(yīng)投入更多的技術(shù)研發(fā)出具有較高韌性的PVC管材；同時(shí)企業(yè)應(yīng)按照政府要求不能以犧牲環(huán)境為代價(jià)進(jìn)行產(chǎn)品生產(chǎn)，由于PVC管材制備中涉及污染源，企業(yè)應(yīng)按照標(biāo)準(zhǔn)進(jìn)行污染控制。
參考文獻(xiàn)
[1]何陽(yáng)，劉穎，張衛(wèi)勤. PVC-U用稀土穩(wěn)定劑的性能研究[J]. 中國(guó)塑料，2005（4）：70-74.
[2]楊飛虎，周洪榮. 耐酸群青在PVC-U門窗異型材中的應(yīng)用[J]. 中國(guó)塑料，2017（12）：113-116.
[3]毛玉，楊寧，萬(wàn)仕成. 影響U-PVC擠出制品表面亮度的因素分析[J]. 塑料工業(yè)，2012，40（03）：81-83.
[4]尹作維. PVC-U異型材膠條共擠生產(chǎn)中常見問(wèn)題及解決辦法[J]. 新型建筑材料，2013，40（10）：71-72.
[5]孫紅占，李迎.哈普轉(zhuǎn)矩流變儀在PVC-U成型加工中的作用[J]. 中國(guó)塑料，2014，28（12）：73-78.
[6]劉浩，張新華，張樺. 影響PVC-M管材料性能的主要因素[J]. 現(xiàn)代塑料加工應(yīng)用，2013，25（6）：28-31.
[7]黃肖，皮紅. PVC/M-80 共混體系的流變性能研究 [J]. 中國(guó)塑料，2013，27（4）：52-56.
[8]楊成德. 大口徑給水用抗沖改性PVC-M管材生產(chǎn)配方工藝研究[J]. 塑料制造，2016（Z1）：77-84.
[9]董維煜，任冬云，張博. 布管法生產(chǎn)PVC-O管材的理論計(jì)算與實(shí)驗(yàn)[J]. 塑料，2009，38（4）：76-78.
[10]董維煜，吳大鳴，任冬云. 布管擴(kuò)脹法生產(chǎn)PVC雙向拉伸自增強(qiáng)管材設(shè)備與實(shí)驗(yàn)[J]. 塑料，2009，38（6）：106-108.
[11]劉濤，劉穎，吳大鳴，許紅. 雙軸取向聚氯乙烯（PVC-O）管材的專用配方[J]. 塑料，2011，40（05）：83-86.
[12]陳宗平，楊陽(yáng). 螺旋箍筋PVC管聯(lián)合約束混凝土軸壓短柱試驗(yàn)研究[J]. 建筑結(jié)構(gòu)，2019，49（02）：43-48.
[13]陳宗平，柯曉軍，陳宇良，薛建陽(yáng). 內(nèi)配PVC管約束高強(qiáng)混凝土短柱滯回性能及抗剪承載力計(jì)算[J]. 建筑結(jié)構(gòu)，2017，47（21）：46-51.
[14]王新忠，李傳習(xí)，周維，謝合良，凌錦育. PVC管約束鋼筋玄武巖纖維混凝土（BFRC）短柱軸心受壓試驗(yàn)研究 [J]. 硅酸鹽通報(bào)，2017，36（07）：2430-2435.
[15]薛建陽(yáng)，李海博，翟磊，柯曉軍，鄭文豪，門博宇. 反復(fù)荷載下內(nèi)配PVC管約束高強(qiáng)混凝土柱受力性能及其影響因素分析[J]. 西安建筑科技大學(xué)學(xué)報(bào)（自然科學(xué)版），2016，48（01）：24-28.
聚砜醫(yī)療干粉吸入...
塑料包裝材料的減...
汽車功能鍵觸摸蓋I...
高性能注塑聚丙烯...
