施建峰1，2，胡安琪1，鄭津洋1，2∗
（1.浙江大學能源工程學院，杭州310027；2. 高壓過程裝備與安全教育部工程研究中心，杭州 310027）
摘 要：對比了聚乙烯管道和金屬管道設計方法的差異，分析了標準中對于管材最小壁厚的計算公式差異的原因。綜述了聚乙烯管道標準兩個體系的區別和聯系，其中一個是國際公認的國際標準化組織（ISO）編制的標準體系，另一個是美國機械工程師學會（ASME）、美國材料實驗協會（ASTM）、美國塑料管道協會（PPI）編制的標準體系，兩個標準體系對聚乙烯材料分級的依據和測試方法不同，壁厚計算中的設計系數取值方式也不同。分析了國內外現行標準中存在的問題，建議中國以當前聚乙烯管道在燃?xì)?、給水與核電等領域快速發展為基礎，研制出既能滿足這些領域應用發展需求，又適應中國現有聚乙烯管道行業發展現狀的技術標準體系。
關鍵詞：聚乙烯管；標準體系；材料分級；設計系數
0 前言
塑料管道已成功應用 60多年，廣泛地應用于給水和燃?xì)夤艿老到y(tǒng)中。2019 年，中國塑料制品行業營業收入19077. 5億元，其中塑料板、管、型材占20. 58 %，利潤總額為244. 5 億元，同比增長 9. 1 %［1］。根據“十三·五”報告，預計2020年我國塑料管道產量將達到16000 kt，塑料管道在各類管材市場中占比將超過55 %［2］。塑料壓力管道所用材料主要為高密度聚乙烯（PE?HD）。與傳統的金屬管相比，PE?HD管具有耐腐蝕、密度小、管壁光滑、連接方便等優點，目前已經廣泛應用于城市給水及燃?xì)夤?yīng)系統［3］。
聚乙烯材料的性能取決于其結構。20 世紀50年代，第一代聚乙烯管材專用材料被研制出，這種材料耐慢速裂紋擴展（SCG）性能較差，高溫下較短的時間就會發生脆性破壞。第二代聚乙烯管材專用材料于70年代產生，與第一代相比材料耐SCG性能提高，因此聚乙烯管的靜液壓性能有了較大的改善。第三代聚乙烯管材具有更高的耐SCG性能和靜液壓強度，在80℃試驗周期內不出現脆性破壞［4］。
國際上塑料管道從歐洲起步。1957 年，德國開發出PE?HD管材專用料并開始用于給水領域，20世紀60年代末，英國燃?xì)夤緦⒕垡蚁┕苡糜谌細忸I(lǐng)域［5］。歐洲通過塑料管道的長期使用經驗和試驗研究數據，形成了較為完整的塑料壓力管道理論體系，并編制了ISO標準［6］。我國目前塑料管道產品標準基本上與ISO標準保持一致，體現了歐洲生產工藝路線和質量保證體系的基本精神和要求，我國聚乙烯管的生產、檢測和質量控制都沿用歐洲的技術路線［7］。
美國于1971年研制出了中密度管材級聚乙烯原料，開始大規模應用于燃?xì)忸I(lǐng)域。美國聚乙烯管道應用于給水與燃?xì)忸I(lǐng)域的時間雖晚于歐洲，但未根據已有的ISO標準來制訂本國標準，而是不斷探索完善了自己的標準體系［5］。美國ASME制定的壓力容器與管道規范被認為是世界上技術內容最完整、應用最廣泛的規范［8］。ASTM標準規定了材料和產品的性能、試驗方法和程序等要求。PPI對PE?HD管道性能做了深入的研究，其提供的研究數據與報告是美國PE?HD管道標準的主要依據。目前ASTM和ASME分別在聚乙烯管道的材料、產品及具體工程領域的應用制定了多項標準，并正在著手建立統一的塑料管道標準體系。
目前PE?HD管道領域ISO標準與美國標準并存，某些國家甚至存在混用的現象。中國是PE?HD管道產量和使用量最大的國家，但是燃?xì)馀c給水用的PE?HD管道產品標準仍借鑒ISO標準。目前PE?HD管道國標大部分是直接翻譯ISO的標準，并對部分內容進行調整，沒有完備的獨立自主的PE?HD管道設計標準體系。設計要基于原材料性能，原材料的分級基于測試方法，例如產品標準GB15558. 1《燃?xì)庥镁垡蚁≒E）管道系統第1部分：管材》參考ISO 4437?2《燃?xì)饩垡蚁┕艿老到y(tǒng)第2部分：管材》，而原材料標準GB/T 18252《塑料管道系統用外推法確定熱塑性塑料管材以管材形式的長期靜液壓強度》參考ISO 9080《塑料管道系統用外推法確定熱塑性塑料材料以管材形式的長期靜液壓強度》等。標準體系的完善涉及到整個塑料管道產業鏈的價值分配，是當前PE?HD管道行業發展面臨的重大課題。
例如中國從美國西屋引入的世界上第一座AP1000三代核電廠，完全采用美國的設計建造標準。該核電廠的各種冷卻水、廠用水系統中包含了大量耐腐蝕、抗震的塑料管道。如三門核電廠一期工程的重要廠用水系統采用的30 in DR9 PE?HD管道，完全采用美國的塑料管道標準體系設計、制造、安裝。該管道為美國ISCO公司生產后運送到中國進行安裝。但因美方也缺少相關檢驗標準，故業主委托浙江大學非金屬管道研究團隊對該管道進行無損安全評價［9］。未來如果要對該P(yáng)E?HD管道進行國產化，不僅需要將現有的公制模具尺寸均更改為英制尺寸，而且原材料需要根據美國材料分級的要求進行驗證，并且相關的測試設備、檢驗設備也需要重新配置或改造。這種為了適應某個國家重大工程的配套而單獨引入的新塑料管道標準體系，無疑會給中國塑料管道行業及相關生產企業帶來額外成本負擔。這不僅削弱了國產塑料管道的產品競爭力，甚至可能會對核電廠的長期運行的安全性帶來隱患。
與金屬管道相比，PE?HD管的耐腐蝕性能、耐溫度性能及長時蠕變性能不同，但管道總體的設計思想和制造要求應當相似。本文從金屬管道的設計方法出發，介紹了PE?HD管道與金屬管道在設計方法上的區別與聯系，在此基礎上，系統對比了中國、歐洲與美國現行的市政、核電PE?HD管道標準設計方法，特別是管材分級方法的區別，最后提出目前中國PE?HD管道標準存在的問題與建議發展的方向。
1 PE?HD管與金屬管設計方法對比
1. 1 失效模式
金屬管材失效模式主要為腐蝕引起的壁厚減?。?0］，設計壽命一般為10~30年［11］。英國天然氣公司報道，由腐蝕引起的管道失效占40 %以上［12］；美國運輸安全局統計資料表明，由腐蝕引起的管道失效占43. 6 %［13］。
PE?HD管具有良好的抗腐蝕性能，設計壽命可達50年以上。PE?HD管在不同應力水平下會出現不同的失效模式，主要有以下3種：
（1）管材環向應力水平較高時，管壁最薄弱處由于局部屈服而發生韌性破壞，一般破壞持續時間較短［14］。
（2）管材環向應力為中等應力水平時，破壞模式為準脆性破壞，破壞機理為SCG，破壞時間較長［15］。
（3）管材應力水平較低時，由于腐蝕、老化導致材料力學性能劣化而發生脆性破壞，這一過程一般遠超過50年［16］。

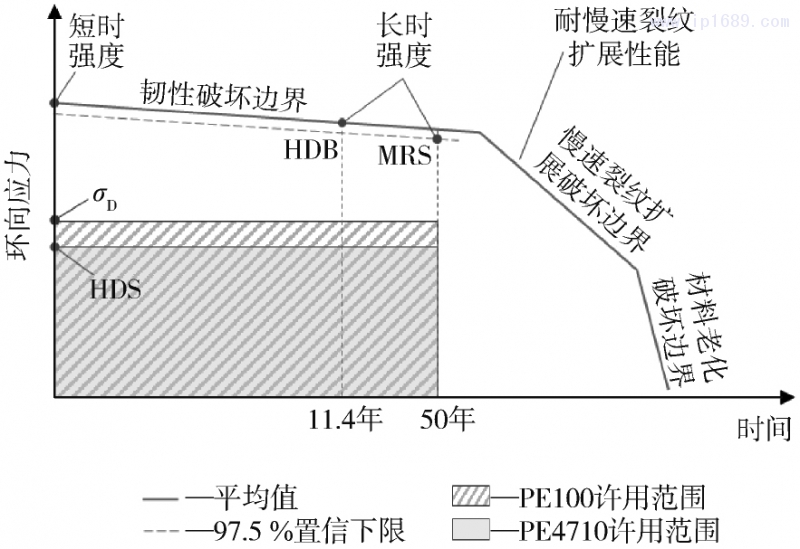

將PE?HD管材在靜液壓載荷下的環向應力和破壞時間表示在應力?時間對數圖中，如圖1所示。由3種失效模式組合的應力?時間關系曲線將應力?時間對數坐標系的第一象限劃分為兩個部分，并作為管材可服役區域（左下部分）的失效邊界。
目前PE?HD管道設計規范均以管材發生韌性破壞為基本失效模式，并以此作為設計依據，即壁厚設計針對于破壞發生在圖1中折線的第一段。金屬管道與PE?HD管道的載荷分析和應力計算的區別在于：
（1）常溫服役狀態下，金屬材料強度幾乎不發生改變，而PE?HD的強度會隨時間下降，管材的強度對數與服役時間對數呈近似線性關系[17?18]。
（2）由于腐蝕，金屬管材壁厚會因腐蝕而隨時間逐漸減??；而PE?HD服役過程中壁厚幾乎不變。

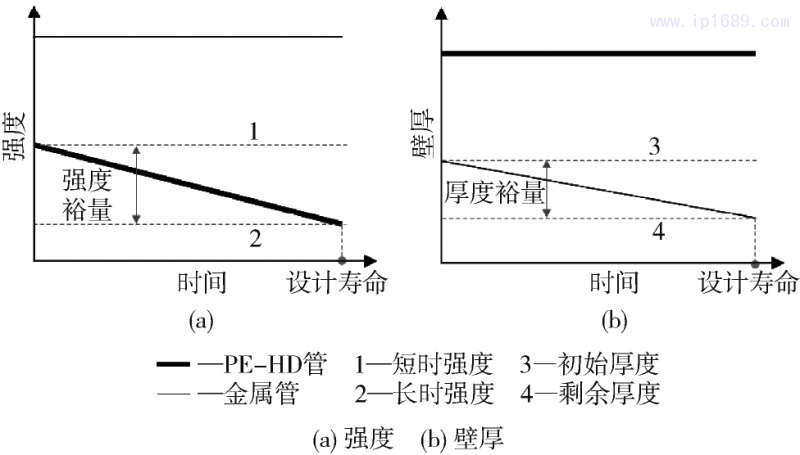

PE?HD管與金屬管強度與壽命對比如圖2所示。金屬管道設計時管材厚度需要留有腐蝕裕量，保證管材在設計的服役周期中腐蝕導致的壁厚減薄不會使管材過薄而發生強度失效。PE?HD管道不需要考慮腐蝕因素，但許用應力的取值需要考慮服役時間對材料強度的影響。
1. 2 壁厚計算
1. 2. 1 金屬管材壁厚設計
在金屬管材標準中，壁厚設計公式均要考慮腐蝕裕量。如ASME ND中規定金屬管材壁厚計算公式如式（1）所示，第一項為薄壁圓筒理論計算出所需的管材壁厚，第二項為腐蝕裕量。
式中
A——腐蝕與加工裕量，mm
D0——管材外徑，mm
d——管材內徑，mm
E——縱向焊縫接頭有效系數或鑄件質量系數
P——設計內壓，MPa
S——設計溫度下最大許用應力，MPa
tm——最小壁厚，mm
y——系數，一般取0. 4，對于D0/tm比值小于6的管材
1. 2. 2 PE?HD管材壁厚設計
PE?HD作為一種黏彈性材料，其強度是關于時間的函數，管材壁厚的確定主要考慮材料在長期載荷作用下的強度。如 ASTM D3035規定PE?HD管材壁厚計算公式如式（2）所示：
式中 D0——管材平均外徑，mm
P——壓力等級，MPa
S——23℃時的靜水設計壓力（HDS，Hydro?static design stress），MPa
t——管材最小壁厚，mm
PE?HD管材的耐靜液壓性能反映了管材承受長期內壓的能力。ISO標準體系中用最小要求強度（MRS，Minimum required strength）表示管材的長期靜液壓強度，美國標準體系中用靜水設計基礎（HDB，Hydrostat?ic design basis）表示。如式（2）中的S是由管材在長期靜液壓試驗數據得到的表征管材長期性能的強度，由HDB決定。
1. 3 許用應力
1. 3. 1 金屬管材許用應力
金屬材料的抗拉強度、屈服強度、斷后伸長率和斷面收縮率是設計制造的主要依據。如GB 50316《工業金屬管道設計規范》中規定，碳素鋼及低合金鋼的許用應力取中的最小值。
其中，為材料抗拉強度下限值;為材料常溫屈服點;為材料在設計溫度下的屈服點;為材料在設計溫度下經10×104 h斷裂的持久強度的平均值;材料在設計溫度下經10×104 h蠕變率為1 %的蠕變極限。
1. 3. 2 PE?HD管材許用應力
PE ?HD管材的強度表示方法 ，目前主要分為2種[17?18]。
一種是美國標準體系使用的 HDB表示法。HDS相當于金屬管材的許用應力，HDB相當于金屬管材的持久強度，DF相當于金屬管材持久強度對應的設計系數。HDS與HDB的關系如式（3）所示：
式中 σHDB——靜水設計基礎
DF——服役（設計）系數
σHDS——靜水設計壓力
另一種是歐洲（ISO標準）和我國（GB標準）在使用的MRS表示法。σD相當于金屬管材的許用應力，MRS相當于金屬管材的持久強度，C相當于金屬管材持久強度對應的安全系數。σD與MRS的關系如式（4）所示：
式中
σMRS——最小要求強度
C——總體使用（設計）系數
σD——設計應力
1. 4 金屬管與PE?HD管壁厚設計方法的聯系與區別
金屬管道遵循壓力容器的設計思想 ，需要考慮壁厚腐蝕減?。籔E?HD管的設計主要考慮管材韌性失效，其壁厚計算公式形式上與圓筒壓力容器中徑公式相似，且不需要考慮腐蝕。金屬管道可能存在軸向或環向的焊縫，設計公式中需要考慮焊縫系數；而PE?HD管的生產方式為擠出成型，管材上不會有軸向焊縫，設計公式中不需要考慮焊縫系數。
PE?HD管道的連接方式主要有電熔連接和熱熔連接兩種。電熔連接的管件對管道起增強作用，從強度上不需要考慮接頭折減系數。熱熔對接接頭如同金屬管道的環向焊縫，與軸向焊縫相比，其對管道整體強度的影響較??；并且熱熔對接是同種材料直接熔接，沒有引入異種材料，焊接產生的卷邊也對管道起到壁厚增厚的作用，因而一般也不考慮熱熔接頭的性能折減［20］。金屬管材和PE?HD管材壁厚設計考慮的因素如表1所示。
2 中、美、歐PE?HD管道標準比較
2. 1 標準體系介紹
歐洲普遍使用ISO標準系列，現行的PE?HD管道產品標準有ISO 4427?2《給水和排水聚乙烯壓力管道系統第2部分：管材》和ISO 4437?2，管材長期強度確定方法的標準為ISO 9080。
中國GB標準主要參考ISO系列標準，如給水用PE?HD管道產品標準為GB/T 13663. 2《給水用聚乙烯（PE）管道系統第2部分：管材》，燃?xì)庥肞E?HD管道產品標準為GB 15558. 1，管材長期強度標準為GB 18252等。施工標準方面，中國在金屬管標準的基礎上制定了埋地PE?HD管施工規范CJJ 101《埋地聚乙烯給水管道工程技術規程》和CJJ 63《聚乙烯燃?xì)夤艿拦こ碳夹g(shù)標準》，其中規定了PE?HD管道系統在材料、施工、水壓試驗、驗收等方面的要求。
美國PE?HD管道產品標準有ASTM D3035《以受控外徑為基準的聚乙烯（PE）塑料管（DR?PR）的標準規范》、ASTM F714《依據外徑的聚乙烯（PE）塑料管（SDR?PR）的標準規范》和ASTM F2619《高密度聚乙烯（PE）管道的標準規范》等。適用于PE?HD管道的設計規范有ASME NM. 1《熱塑性塑料管道系統》和ASME NM. 3《非金屬材料》，其中規定了使用熱塑性塑料管材和管件的要求。此外還針對核安全級PE?HD管道制定了專用的標準規范案例N?755《核3級聚乙烯（PE）塑料管道》和 ASME BPVC. III. A?XXVI《核3級埋地聚乙烯壓力管道施工規則》。

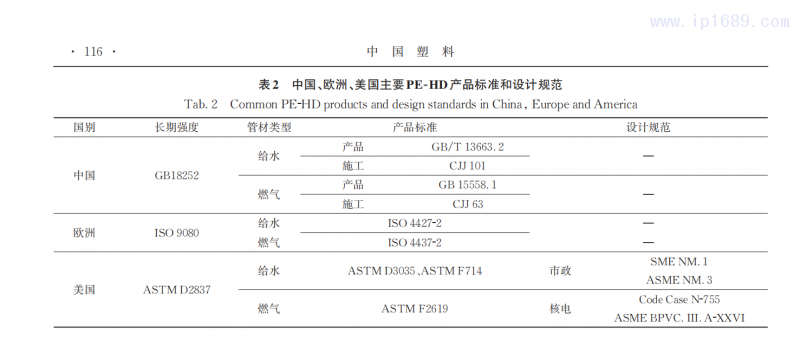

中國、歐洲、美國主要使用的PE?HD管道產品標準和設計規范如表2所示。
2. 2 設計方法對比
目前PE?HD管道標準主要有ISO和美國兩套標準體系。中國PE?HD管道標準的GB系列主要參考ISO系列標準，設計思想相同，可以歸為同一類標準體系。美國的ASME、ASTM、PPI規范是一套獨立完整的標準體系。兩系統都使用薄壁圓筒壓力容器方程來表示管道內壓與設計應力的關系，如式（5）所示：
式中 ST——給定溫度T下的設計應力，MPa
PT——給定溫度T下的壓力，MPa
D——外徑，mm
根據徑厚比（外徑/壁厚，DR），可對式（5）進行重新排列和簡化，得到更熟悉的式（6），該公式在塑料管行業中得到了廣泛的應用。
在ISO標準體系中，設計壓力是由MRS和C決定的，如式（7）所示：
式中 PNT—20 ℃下的壓力等級，MPa
σMRS—MRS，20 ℃下的最小要求強度，MPa
C—服從ISO 4427?2的總體使用（設計）系數，大于1
美國標準體系中設計壓力是由HDB和DF決定的，如式（8）所示：
式中
PT——給定溫度T下的壓力等級，MPa
DF——服從 ASMT F714 給水管服役（設計）系數，小于1
σHDB——HDB，給定溫度 T 下的靜水設計基礎，
MPa
ISO標準和美國標準體系中壓力設計公式的計算原理與表現形式是相似的，其主要差異來自管材的許用應力選取，其本質上是HDB和MRS的物理意義和測試方法不同。兩個標準體系對PE?HD材料長期強度的定義以及設計系數的確定方式不同，導致兩個標準體系PE?HD材料的分級方法不同。
中國的GB系列PE?HD管道標準是等效參考ISO系列標準，設計思想和設計方法相同,是針對PE?HD管材的產品標準。中國CJJ 63和CJJ 101標準是較為獨立的施工標準，在設計系數和設計壓力的取值等方面參考金屬管道標準GB 50013和GB 50332，壁厚設計方法參考GB系列管道產品標準。CJJ 63和CJJ 101作為行業施工標準，更多考慮了施工過程中環境的影響，以及實際服役中瞬態壓力可能超過設計壓力的情況，設計系數的取值大于GB系列產品標準。
2. 3 PE?HD材料分級方法
ISO標準體系根據長期靜液壓強度對PE?HD管材進行分級，材料牌號分級數為管材的MRS 乘以10的值。ISO標準體系中常用的牌號有PE80和PE100。PE80材料的耐快速裂紋性能要求為公稱直徑250 mm、SDR11的管材在0. 8 MPa內壓下裂紋終止擴展 ；PE100材料的耐快速裂紋性能要求為公稱直徑250 mm、SDR11的管材在1. 0 MPa內壓下裂紋 終止擴展 。PE80材料的耐SCG性能要求為公稱直徑110 mm、SDR11的管材在80 ℃、0. 8 MPa水壓下保持500 h無破壞無滲漏；PE100材料的耐SCG性能要求為公稱直徑110 mm、SDR11的管材在80 ℃、0. 92 MPa水壓下保持500 h無破壞無滲漏。
美國對PE?HD管材有原料分級和管材分級兩種牌號。PE?HD的原料分級比較詳盡，根據ASTM D3350，PE?HD原料分級命名中包括7個物理性能，依次為原料的密度、熔體流動速率、彈性模量、屈服強度、SCG性能、23℃的HDB、顏色和紫外線穩定劑，其中前6個指標以數字表示，最后1個指標以字母表示［22］。管材牌號分級主要規定密度、耐SCG 性能和長期靜液壓強度3個指標，由PE加4位數組成。前2位數字為材料分級中的密度和耐SCG性能，最后的2位數字表示23℃的HDS。相同管材牌號的管材可能由不同的PE?HD原料制成，如PE4710管材的原料可能為445474C或445574C等。

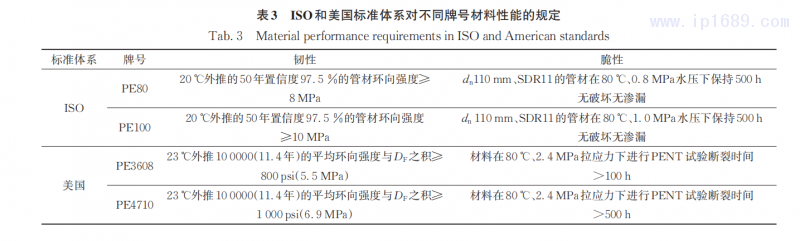

PE?HD給水和燃?xì)夤艿莱Ｓ肞E3608和PE4710牌號的管材。PE3608材料要求23℃外推10×104 h的平均環向強度與DF之積（即HDS）不小于800 psi（5. 5 MPa）； PE4710材料要求23℃外推10×104 h的平均環向強度與DF之積（即 HDS）不小于1000 psi（6. 9 MPa）。耐SCG性能方面，PE3608要求材料在80℃、2. 4 MPa拉應力下進行PENT（Pennsylvania Notched Test）試驗，斷裂時間大于100 h；PE4710要求材料在80℃、
2. 4 MPa拉應力下進行PENT試驗斷裂時間大于500 h。
在ISO標準體系下被指定為PE80的管材，在美國標準體系中可能達到PE3608的性能要求；在ISO標準體系下被指定為PE100的管材料，在美國標準體系中可能達到PE4710的性能要求。兩種標準體系對于材料抵抗韌性破壞和脆性破壞的性能如表3所示。
ISO標準體系中對管材的短時強度、長時強度、耐快速裂紋擴展性能和耐SCG性能4個方面的力學性能指標給出最低值限制，PE100和PE80的力學性能要求如圖3所示。這四方面力學性能并非獨立的，而是存在某些內部相關性。美國標準體系中對管材的短時強度、長時強度和耐SCG性能3個方面的力學性能指標給出最低值限制，PE4710和PE3608的力學性能要求如圖4所示。2種標準體系對于材料長期強度和抗SCG性能的測試方法不同，無法直接比較那種方法對材料的要求更加嚴格。
2. 4 長期強度確定方法
PE?HD管材的破壞與溫度、載荷大小和載荷持續時間有關，工作壓力增加或工作溫度增加都會導致管材破壞時間減少，即管材的使用壽命縮短。PE?HD管道一般需要50年或以上的使用壽命，目前標準通過較短時間的試驗來外推幾十年甚至100年使用時間下管材耐受靜液壓的能力。ISO和美國兩個標準體系對于PE?HD管道長期強度的預測方法相似，均通過靜液壓試驗對管材長期靜水強度進行預測，但兩種方法的理論基礎略有不同。ISO 9080 中規定，管材最長的靜液壓試驗至少持續9000 h，管材破壞時的環向應力與破壞時間數據使用多元線性回歸方法，通過對50年（438000 h）長期靜液壓強度的97. 5 %的置信下限進行歸類并依此確定材料的MRS值 。 而在ASTM D2837標準中 ，管材最長的靜液壓試驗至少持續10000 h，外推得到100000 h（約11. 4 年）的平均長期靜液壓強度，歸類以確定HDB值。ASTM D2837中規定，每種溫度應獨立評估，因而其線性回歸模型中沒有溫度變量。而ISO 9080中可由高溫試驗結果外推低溫?cái)?shù)據。上述兩種方法的主要不同之處如表4所示。
ISO標準體系規定PE?HD管道在水或空氣的測試環境中，環境溫度為20°C的情況下，根據能夠承受50年的應力預測下限（在97.5%的概率水平）為預測破壞極限（σLPL）。根據σLPL范圍按照ISO 12162確定MRS分級，最終確定管道的牌號分類，如表5所示。從ISO標準體系的PE?HD管道牌號看，只能體現管材的長期靜液壓強度。
美國標準ASTM D2837在方法上與ISO 9080和ISO 12162相似，都是對管材試樣進行長期靜液壓試驗，特定溫度下100000h（11.4年）的平均破壞應力定義為長期靜水強度（LTHS），按照ASTM D2837確定HDB等級，如表6所示。

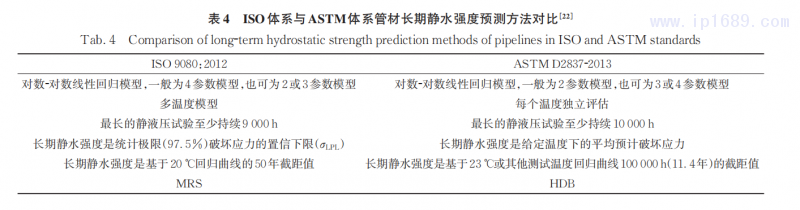

ISO 9080和ASTM 2837對于長期靜液壓強度預測的本質區別是，ISO標準預測的是管道50年置信度為97.5%的靜液壓強度，其預測值本身已考慮了材料長時性能的不確定性（包括測試方法的不確定性）；ASTM預測的是管道11.4年的平均靜液壓強度，其預測結果僅僅表示長時性能的期望值，而不包含材料本身不確定性的影響。因而對于同一種材料，采用ISO標準得到的MRS值會明顯低于通過ASTM標準測得的HDB。以此為基礎計算管材許用應力，ASTM標準需要比ISO標準多考慮材料不確定性的影響，因而ASTM標準中等效的總體使用（設計）系數（1/DF）通常要大于ISO標準規定的總體使用系數（C）。
根據PPITR?3DF取0.63，根據式（3）可由HDB計算HDS。PE3608、PE3708、PE4608等牌號材料最后兩位“08”表示HDS分級為800psi（5.5MPa）。PE3710、PE4710等牌號材料最后兩位“10”表示HDS分級為1000psi（6.9MPa）。
2.5其他區別
由ISO標準體系定義的PE100管材與美國標準定義的PE4710管材，按照各自設計規范中的壓力公式計算出額定壓力等級不同。ISO標準采用公制尺寸，美國標準采用英制尺寸，兩體系PE?HD管道的標準管材外徑和壁厚均不同。同一種材料同時滿足PE100和PE4710要求時，ISO體系計算出的管道許用壓力較高。因而當按照ISO標準體系設計生產的PE?HD管道按照美國標準體系進行測試時，可能無法通過，但這并不意味著美國標準體系設計的PE?HD管比ISO體系的更加安全。公英制管道的轉換一般需要重新進行設計，以滿足對應的標準體系的設計和測試要求。
作為同種材料生產而成的PE?HD管，材料本身的力學行為是相同的，但是使用不同標準體系進行評估得到的長期性能會有所不同，相差4%~5%［24］。PE100與PE4710管道性能要求相似，在一定條件下可以實現互換，目前大部分PE100或PE4710管道可以同時滿足兩個標準體系的要求。
不同標準體系對于產品公差的要求不同，標準中的設計系數取值也不同，不能直接比較兩種標準體系設計出的管道風險程度大小。ISO標準中C的取值與材料牌號無關；而美國標準中DF的取值與材料牌號有關，相同的使用工況下不同材料牌號對應的DF值可能不同。
2.6設計舉例
2.6.1算例1
對于同種管材，不同使用場合下允許使用的最大壓力不同；對于相同的使用場合，由于不同國家不同標準中的設計方法和設計系數不同，采用不同的標準計算得到的最大許用壓力也不同。
由式（7）和（8）可以計算管材的設計壓力，設計壓力只與管材的徑厚比（DR）、材料的長期強度（MRS、HDB）以及設計系數（C、DF）有關。假設某管材同時滿足PE100和PE4710牌號要求，徑厚比DR=11。在不同使用場合、不同介質條件下，根據不同標準計算出的設計壓力如表7所示。
對于同一種材料的管道，不論用哪種設計方法，材料本身的力學行為是相同的。不同標準中對于材料評級時測試的力學性能不同，測試方法不同，參數要求不同，導致PE100和PE4710材料本身的不確定度不同，因此設計中所取的設計系數也不同，計算對應的設計壓力不同。如市政給水PE?HD管道，ISO4437?2中規定材料的總體使用（設計）系數C為1.25，材料環向強度以MRS表示，為10MPa，則管材環向許用應力為8MPa，設計壓力為1.6MPa。而若根據ASTMD3035，服役（設計）系數DF為0.63，材料環向強度以HDB表示，為1600psi（11.03MPa），則環向許用應力為6.95MPa，設計壓力為1.38MPa。
PE100牌號管材的MRS為10MPa，指材料的長期環向強度為10MPa，對于不同使用場合和介質，泄漏的風險程度和危害程度不同，所取的設計系數不同，導致設計壓力有所區別。PE4710材料的HDS為1000 psi（6.9MPa），指材料的長期環向許用應力為1000 psi（6.9MPa），其中已經包含了各種影響因素共同作用下的設計系數，即美國標準體系中的PE?HD材料分級已經考慮管材的使用場合和介質。兩種標準體系沒有辦法直接比較哪種更加保守。
2.6.2算例2
假設某類管材同時滿足PE100和PE4710牌號要求，需要外徑110 mm左右的管道，使用在工作壓力0.7 MPa、設計溫度23℃的工況下，設計壽命為50年。根據不同標準選取所需的管材規格如表8所示。
ISO標準體系使用公制單位，美國標準體系使用英制單位，并且壁厚系列也不完全相同。由于管材的規格必須按照產品標準選取相應尺寸系列的壁厚，選取的壁厚一般會大于計算得到的最小壁厚。相同的壓力和溫度要求下，即使計算壁厚值接近，由于標準中給定的壁厚系列各不相同，選取的壁厚值也可能相差較大。如PE4710燃?xì)夤艿?，?jì)算得最大徑厚比為20.9，根據標準可選擇DR19系列管材。而對于PE100燃?xì)夤艿?，?jì)算得最大徑厚比為15.3，根據ISO 4437?2可選擇SDR13.6系列的管材，但根據GB 15558.1只能選用SDR11系列管材，導致安全裕量較大，存在一定程度的材料浪費。
3中國PE?HD管材標準存在的問題
3.1標準制定更新滯后
我國現行的市政用PE?HD管道GB系列產品標準主要參考ISO體系標準，有些標準參考的是十年前甚至更早的ISO標準，而對應的ISO標準有些已經被新標準替換，如表9所示。我國PE?HD管道GB系列產品標準相對來說修訂滯后。
我國應當加快緊缺、老化標準的研制和更新力度。建議對早于10年前頒布實施的標準進行篩查，廢止較老舊的標準，以及部分沖突和重復的標準。
3.2標準體系不夠完善
我國現行的PE?HD管道產品標準和施工標準對PE?HD管道生產加工和產品檢驗方面做出了規定。這些標準主要制定單位來自上游的管材原材料供應商和管材生產企業，缺少對使用單位等下游用戶訴求的體現。相比于美國的ASME NM.1?2018和ASME NM.3?2018，我國缺少系統的PE?HD管設計規范，也沒有完整的標準體系框架，這導致標準的研制缺乏計劃性和科學性。另一方面，標準歸口管理機構較多，相互之間協調推進機制不完善，造成目前PE?HD管道標準體系中存在互相沖突、互相交叉等問題［25］。設計方可以通過設計規范，結合實際不同工況條件設計需要的管材尺寸，再根據產品標準選擇適合的管材規格。
產品標準主要面向?qū)ο鬄镻E?HD管道的制造商，其適用于管材產品的加工和制造，用于規范產品的尺寸和質量。PE?HD管道系統的設計要求與金屬管道有很大不同，起初設計者曾嘗試使用金屬管道標準解決PE?HD管道材料的使用問題，但行業經驗表明，金屬管道標準無法解決PE?HD管道的適用范圍、設計、材料、制造、安裝、焊接等問題［26］。
目前PE?HD管主要應用于燃?xì)夂徒o水領域，已有對應的標準。近年來核電廠也開始采用PE?HD管道，而我國目前沒有適用于核安全級的PE?HD管道標準。對于設計規范而言，不論用于燃?xì)?、給水還是核電冷卻水，設計方法應當是相同的。對于不同使用場合下載荷情況的區別、不同安全級別對于失效概率要求的區別、不同介質泄漏危害的區別等，應當考慮不同的設計系數［27］。
我國PE?HD管道標準體系的建設應按照目標明確、全面成套、層次分明、劃分清晰的原則進行，形成一個科學系統的整體［25］。設計規范面向服役工況，計算和設計不同工況下所需的管道壁厚和管件結構。產品標準面向制造商，應規定PE?HD管道的尺寸規格和公差、加工方法和測試要求等。施工標準面向現場施工人員，應規定實際安裝過程中的操作方法。
3.3對塑料管道行業的影響
ISO標準體系使用公制單位，美國標準體系采用英制單位。管材生產的尺寸規格按照優先數取值，兩種標準體系中的管材尺寸系列完全不同。這意味著生產不同標準體系管材使用的擠出機模具不能通用，需要針對不同直徑規格的管材配備對應尺寸的模具。連接管材所用的管件需要與管材尺寸匹配，按照不同標準體系生產管件的模具規格也不同。
PE?HD管道產品標準和施工標準中對設計系數的規定不統一，不同用途的管道有不同的設計系數，施工中為了安全一般選擇較為保守的設計系數，使得最終管道用戶的使用壓力一般處于較低水平。以PE100，SDR11燃?xì)釶E?HD管為例，按照屈服強度25 MPa計算，短時爆破壓力5 MPa；50年預測MRS為10 MPa，對應內壓為2 MPa。按照產品標準GB 15558.1取C=2，最大使用壓力1.0 MPa；按照施工標準CJJ 63取C=2.5，最大使用壓力0.8 MPa。而實際工程中天然氣管道工作壓力約0.3~0.4 MPa。燃?xì)夤艿酪粚右粚拥膹?qiáng)度余量保留，造成了聚乙烯管材的性能過剩和材料浪費，如圖5所示。
ISO標準體系和美國體系中對于PE?HD管材外徑和壁厚的尺寸公差要求不同，從數值上看ISO標準體系中對于壁厚公差限制更嚴格一些。對于管材生產廠家，生產ISO標準體系管材對設備精度要求更高。
ISO和美國標準體系對PE?HD管材的分級依據不同，同一種原材料生產的管材會被定義為不同的牌號，根據各自標準體系的壓力計算公式得到不同的設計壓力。實際應用到市政領域中會出現相同材料的管道依據不同標準設計安裝時，具有不同的工作壓力的情況。
3.4不同標準體系共存
我國目前PE?HD管道產品生產、檢驗等標準遵循ISO標準體系的方法和思想，但是對于ISO標準沒有涉及到的領域，如核電廠安全相關PE?HD管道，只能按照美國標準體系進行設計和選型。同時兼顧兩套標準體系的要求必然會造成成本的增加，但是兩套標準對管材的生產加工到設計計算都有完全不同的要求。因此我國需要發展獨立自主的標準體系，為核電廠PE?HD管道國產化提供設計基礎。
核安全級設備的要求較高，對聚乙烯管道的技術和質量要求較為嚴格。目前ASME的核電聚乙烯管標準已經較為完整，N?755和ASMEB PVC.III.A?XXVI規定只許使用PE4710牌號的管道，但并不是所有PE100的管材都符合PE4710的性能要求，這會給如中國這樣采用ISO標準體系的國家?guī)?lái)額外的障礙或負擔［28］。
本文對比不同的核電管道設計規范發現，各標準的設計原理與思路相似，管材壁厚設計公式相似。我國若編制獨立自主的PE?HD管道設計規范，不應當完全采用ISO或美國的標準條款，應根據我國現有的材料標準、產品標準、檢驗標準、制造水平等配套地編寫適用于我國國情的標準［29］。制定合理的設計方法關鍵在于結合PE?HD材料的長期強度制定合理的設計系數的取值方法，需要在研究ISO和美國標準體系中設計系數的取值方式的基礎上，根據材料和系統的失效概率、失效后果、載荷情況研究確定相應的設計系數。
3.5中國標準體系發展建議
完整的PE?HD管道標準體系應包括材料標準、產品標準、設計規范、施工標準和檢驗檢測標準等，各標準應相互協調配合，完整覆蓋PE?HD管道從生產加工到服役使用的全過程。同時應明確各類標準的適用范圍，明確目標，劃分清晰，避免出現交叉重疊。
材料標準應包括原材料性能的測試方法，解決原材料認證和供應問題，支撐國產材料的發展，我國已有標準GB/T 18252等。產品標準應能夠確保聚乙烯管道從原材料經過制造，仍保留了原材料性能要求，并能根據不同的設計壓力確定產品規格，我國已有標準GB 15558.1和GB/T 13663.2等。設計規范應針對載荷（溫度/壓力等載荷）、環境（介質）等因素進行設計，滿足服役條件。應使設計者能夠根據設計工況條件和具體使用時的安全性、可靠性要求，依據標準可以確定合適的管材規格。目前我國沒有單獨的設計規范，可以研究參考美國標準ASME NM.3.1，對不同載荷引起的管道最大應力進行限制，考慮溫度循環引起的疲勞等。施工標準是施工過程中應遵守的規范，在管道連接和敷設過程中考慮環境和操作條件的限制和影響，確保工程質量和安全供給，我國已有標準CJJ 63和CJJ 101等。檢驗檢測標準應包含無損檢測的方法、要求以及相關的安全評定方法等，我國已制定標準GB/T 29461和GB/T 29460等。
目前，我國PE?HD管道各類標準中存在交叉、重疊甚至矛盾的問題。如PE?HD燃?xì)夤艿繥B 15558.1、2系列產品標準參考ISO 4437?1、?2、?3系列標準，其中對PE?HD管道壁厚設計公式中已經定義了C的最小值可取2.0，而施工標準CJJ 63中將C的最小值提高到2.5。GB 15558中只給出了C的最小值，沒有明確說明C取值所考慮的影響因素，例如載荷不確定度、材料不確定度、環境因素以及失效后果等的影響。CJJ 63根據不同的燃?xì)夥N類，給出了天然氣、液化石油氣和人工煤氣的C值范圍，但是對于載荷和材料的不確定度等因素對C取值的影響，沒有明確的說明。建議標準中明確列出C的取值方法和依據，使設計者能夠根據載荷情況和安全等級判斷所需的安全裕量，在設計或施工中選擇合理的設計系數，減少生產成本。
標準中應考慮PE?HD材料的力學特性。如CJJ 101?2016中設計壓力采用l.5倍工作壓力是考慮運行中水錘殘余壓力增大確定的，是為了保證使用期間出現短時的超過工作壓力的內壓載荷時管材仍可以承受。對于長期強度和短期強度接近的金屬材料，由于短期出現的超過工作壓力的載荷形成的應力更大，將1.5倍工作壓力作為設計壓力的規定對于金屬管道是科學的。而聚乙烯是黏彈性材料，長期強度和短期強度相差很大，對于長期載荷和短期載荷應該分開校核，如ASME BPVC.III.A?XXVI?2019中列出了不同作用時間情況下，材料強度和模量的取值，以及對應的校核公式。
PE?HD管道標準體系中，不同標準之間可以相互配合與協調。如CJJ 33《城鎮燃?xì)廨斉涔こ淌┕ぜ膀?yàn)收規范》規定，當無損檢測比例為100%時，管道設計的焊縫系數為1。無損檢測通過獲取管道更多信息，減小管道系統運行服役的不確定性，降低設計安全系數，從而提高管道的經濟性和可靠性。
完善PE?HD管道標準體系應充分發揮現有優勢。我國PE?HD管道電熔接頭無損檢測與安全評定技術標準處于國際領先水平。如GB/T 29461《聚乙烯管道電熔接頭超聲檢測》，相比ASTM標準，除了給出常規的檢測工藝與程序要求，還包含了冷焊缺陷的檢測方法，并且給出各類典型缺陷的超聲圖譜對照?qǐng)D，更加便于檢測人員實施。
在追蹤國外標準更新動態的同時，加大科研投入，結合我國標準實施情況以及產品應用技術的實踐經驗，發揮現有優勢，在現行PE?HD管道相關技術標準的基礎上，提出適合我國的完整完善的標準體系，解決目前我國標準中存在的部分技術要求規定不明確和相關標準間沖突等問題。
4結語
PE?HD材料與金屬材料相比具有耐腐蝕、密度小、壽命長等優勢，廣泛應用于給水和燃?xì)獾阮I(lǐng)域。PE?HD管道的壁厚設計主要考慮材料強度隨時間的下降，而金屬管道的壁厚設計主要考慮材料的腐蝕。PE?HD管道與金屬管道失效模式的不同導致了二者的壁厚設計公式的不同。PE?HD管道的設計需要結合材料本身的力學性質，不能完全按照金屬管道的設計方法。
ISO標準體系與美國標準體系對于PE?HD管道的材料的分級方法和長期強度確定方法的規定不同，相同的PE?HD材料制成的管材使用不同的標準體系會被認證為不同牌號的管材，按照各自體系中的設計公式得到不同的設計壓力。目前我國PE?HD管道標準主要是由ISO標準翻譯后修改而來，并且與ISO標準相比存在著較為嚴重的滯后現象。我國在某些場合（如核電廠）的PE?HD管道系統會使用美國的相關規范，兩套體系的并存可能會引起生產成本的增加。相比美國PE?HD管道標準體系，ISO標準體系中設計方法部分并不完善，但是我國現有產品標準沿用了ISO標準的分級思想和尺寸系列。因?yàn)橐贫ㄍ晟频腜E?HD管道標準體系，不應單一的參考ISO標準或美國標準，應在我國現有GB標準的基礎上，以ISO管材分級方法為基礎，借鑒美國標準的設計思想，發展獨立自主的管道規范。應當逐漸積累自己的測試方法和數據，考慮國內目前的標準體系情況與產業現狀，制定與我國生產、測試、檢測條件相匹配的獨立的PE?HD管道技術標準體系，支撐我國PE?HD管道行業的健康快速發展。
參考文獻：
［1］2019年我國塑料加工業經濟運行分析［J］.中國塑料管道資訊，2020，96（1/2）：12?24.
［2］楊波，劉一江，李茂東，等.基于循環載荷的聚乙烯管材裂紋圓棒試驗方法研究進展［J］.中國塑料，2019，33（10）：128?136.
［3］何嘉平，楊波，向健平，等.聚乙烯管材SCG性能評價及壽命預測論述［J］.塑料，2020，49（1）：152?155.
［4］布魯斯瑞普. PE100管道系統：第3版［M］.北京：中國石化出版社，2011.3?5.
［5］沈華，劉金義. 聚乙烯壓力管道國際標準體系與美國標準體系的比較研究［J］.中國塑料，2003，17（3）：79?82.
［6］張玉川. 我國塑料壓力管設計規范的研討［J］.特種結構，2012，29（3）：89?93.
［7］王洋. 城鎮燃?xì)饩垡蚁┕艿罒嵫趵匣瘔勖A(yù)測方法研究［D］.北京：北京交通大學，2019.
［8］安廣輝. 非金屬管道標準介紹及在工業項目中的應用［J］.化工設備與管道，2019，56（5）：64?71.
[9] ZHENG J Y,HOU D S,GUO W C,et al. Ultrasonic In?spection of Electrofusion Joints of Large Polyethylene Pipes in Nuclear Power Plants [J]. Journal of Pressure Vessel Technology,2016,138(6):60908.
［10］潘緝悌，蔣曉東，吳云祥，等.壓力管道典型的破壞失效模式及實例分析［J］.化工設備設計，1997（4）：50?52.
［11］范君來. 天然氣管道設計壽命及檢測［J］.化工管理，2014（26）：229?231.
［12］高文玲. 管道腐蝕檢測及強度評價研究［D］.西安：西安石油大學，2011.
［13］俞蓉蓉，蔡志章. 地下金屬管道的腐蝕與防護［M］.北京：石油工業出版社，1998：183?184.
［14］羅利. 聚乙烯管材拉伸應變硬化行為與管道強度失效分析［D］.湖南：湘潭大學，2019.
［15］LUO W B，LIU Y P，YIN B Y，et al. Creep Lifetime Assessment of Pressure?Tight PE100 Pipes based on a Slow Fatigue Crack Growth［J］.Strength of Materials，2018，50（5）：781?787.
［16］蘭惠清，沙迪，孟濤，等. 承壓燃?xì)饩垡蚁┕艿罒嵫趵匣?guī)律研究［J］. 天然氣工業，2016，36（4）：78?83.
［17］徐成，徐平，施建峰，等. 聚乙烯管韌性破壞壽命預測方法研究［J］.壓力容器，2012（1）：1?6.
［18］KRISHNASWAMY R K. Analysis of Ductile and Brittle Failures From Creep Rupture Testing of High?Density Polyethylene（HDPE）Pipes［J］.Polymer，2005，46（25）：11664?11672.
［19］IOS 9080：2012. Plastics Piping and Ducting Systems?Determination of the Long?term Hydrostatic Strength of Thermoplastics Materials in Pipe form by Extrapolation［S］.Geneva：International Standards Organization，2012.
［20］SHIM D J，KRISHNASWAMY P，F(xiàn)OCHT E. Com?parison of Parent and Butt Fusion Material Properties of High Density Polyethylene［Z］. Prague，Czech Repub?lic：2009.
［21］曉風清. 奧氏體不銹鋼室溫蠕變預測方法及其在深冷容器應變強化中的應用［D］.杭州：浙江大學，2017.
［22］ASTMD3350?14. Standard Specification for Polyethylene Plastics Pipe and Fittings Materials［S］.West Conshohock?en，PA：American Society of Testing Materials，2014.
［23］SANDSTRUM S，BOROS S.PE100 and PE4710?Sourcing Components in a Global Market［Z］.Chicago，Illinois，USA：2014.
［24］PALERMO G.Comparison between PE 4710 （PE 4710 PLUS）and PE 100（PE 100+，PE 100RC［R］.Paler?mo Plastics Pipe Consulting，2010.
［25］李茂東，吳文棟，辛明亮，等. 非金屬壓力管道元件標準體系現狀分析與對策［J］.中國塑料，2018，32（10）：123?131.
［26］楊健. 燃?xì)庥镁垡蚁┧芰瞎艿老到y(tǒng)的性能評價［J］. 全面腐蝕控制，2018，32（8）：1?13.
［27］劉婷. 鋼帶纏繞復合管力學性能及可靠性分析［D］. 杭州：浙江大學，2018.
［28］胡安琪，于發，楊若冰，等. 核電廠聚乙烯管道設計方法及標準簡介［J］. 中國塑料，2020，34（3）：67?77.
［29］劉純一，鄭俊銘，黃偉峰. 對我國核電標準體系總體設計的幾點看法［J］. 核標準計量與質量，2010（2）：2?10.
